Post İzolatörlerini Modern Yüksek Gerilim Altyapısının Omurgası Yapan Nedir?

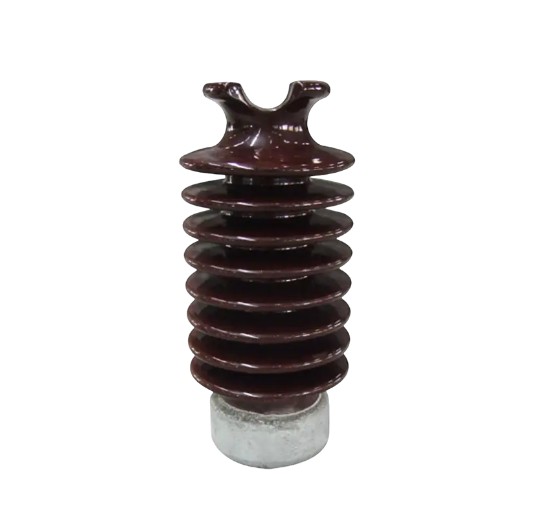

A sonrası izolatör Trafo merkezlerinde, iletim hatlarında ve şalt cihazlarında canlı iletkenleri desteklemek ve elektriksel izolasyon sağlamak için kullanılan sert bir yalıtım bileşenidir. Yeni yalıtım teknolojilerinin sürekli ortaya çıkmasına rağmen, post izolatörler, şebekenin güvenli ve istikrarlı çalışmasını sağlamak için tercih edilen çözüm olmayı sürdürüyor. 550kV'a kadar güç sistemleri Kanıtlanmış mekanik dayanıklılıkları ve elektriksel performansları sayesinde. Yalıtım dirençleri tipik olarak yukarıda tutulur 1,0×10¹³Ω ulaşan bir servis ömrüne sahip 20 ila 40 yıl Bu da onları enerji altyapısında en uygun maliyetli uzun vadeli yatırımlardan biri haline getiriyor.

Temel Uygulama Alanları ve Gerilim Kapsamı

Post izolatörlerin uygulanması, orta gerilim dağıtımından ultra yüksek gerilim iletimine kadar güç sistemlerinin birçok kritik aşamasını kapsar.

Trafo Merkezleri ve Şalt Tesisleri

Trafo merkezlerinde, direk izolatörleri öncelikle baraları, ayırıcıları ve devre kesicileri desteklemek için kullanılır. Standart modeller, aşağıdakiler arasında değişen bükme yükü kapasiteleri sunar: 2kN'den 20kN'ye Farklı kapasitelerdeki trafoların çıkış hattı ihtiyaçlarının karşılanması. için 550kV ultra yüksek gerilim trafo merkezleri Porselen direk izolatörleri, mükemmel hava koşullarına dayanıklılıkları ve mekanik stabiliteleri nedeniyle ana tercih olmaya devam ediyor.

Yenilenebilir Enerji Santralleri

Rüzgar ve fotovoltaik kurulu kapasitenin hızlı büyümesiyle birlikte, yenilenebilir enerji yükseltme istasyonlarındaki post izolatörlere olan talep önemli ölçüde arttı. Bu istasyonlar genellikle kıyı, çöl veya yüksek rakımlı bölgelerde bulunur ve izolatörlerin kirlilik önleme ve sıcaklık farkı direncine yönelik talepleri daha yüksektir. Kompozit malzeme direk izolatörleri bu tür senaryolarda daha güçlü uyarlanabilirlik gösterir.

Endüstriyel Güç Dağıtım Sistemleri

Metalurji ve kimya endüstrisi gibi ağır sanayi işletmelerinin dağıtım dolapları ve şalt cihazlarında, akım taşıyan iletkenleri sabitlemek ve izole etmek için direk izolatörleri kullanılır. Endüstriyel ortamlardaki toz, tuz spreyi ve kimyasal korozyon, yalıtkan yüzeyler için sürekli bir tehdit oluşturduğundan, kirlilik önleyici flashover ürünlerinin nüfuz oranı her geçen yıl artmaktadır.

Malzeme Teknolojisi Karşılaştırması ve Seçim Önerileri

Post izolatörlere yönelik mevcut pazar, iki ana teknik yolun hakimiyetindedir: her biri farklı çalışma ortamlarına uygun, farklı performans odaklarına sahip porselen ve kompozit polimer.

Seçim perspektifinden bakıldığında, 550kV ultra yüksek gerilim senaryoları hâlâ porselen izolatörlerin hakimiyetindedir; içerideyken 220kV ve altı Kıyı, endüstriyel kirlilik veya yüksek nemli ortamlarda bulunan projelerde kompozit polimer izolatörlerin pazar payı hızla artıyor. Sık bakım gerektiren veya erişilemeyen alanlarda bulunan istasyonlar için kompozit malzemelerin hafiflik avantajı, işletme ve bakım maliyetlerini önemli ölçüde azaltabilir.

Temel Performans Göstergeleri ve Uzun Vadeli Güvenilirlik Doğrulaması

Güvenilirliği sonrası izolatörs doğrudan elektrik şebekesinin güvenli çalışmasıyla ilgilidir ve temel performanslarının sıkı tip testleri ve uzun vadeli operasyonel verilerle doğrulanması gerekir.

Elektrik Yalıtım Performansı

Yüksek kaliteli direk izolatörleri, izolasyon direncini sabit bir şekilde 1,0×10¹³Ω Nominal gerilimde kaçak akım aşımının veya yüzey atlamasının meydana gelmemesini sağlamak için. Islak ve kirli koşullar altında, kompozit polimer malzemeler, hidrofobiklikleri nedeniyle, porselen malzemelere göre önemli ölçüde daha düşük parlama voltajı düşüşü gösterir; bu, özellikle yağmurlu mevsimlerde veya kıyılardaki tuz serpintisi ortamlarında kritik bir özelliktir.

Mekanik Yük Kapasitesi

Direk izolatörleri için standart bükülme yükü tasarım aralığı tipik olarak 2kN'den 20kN'ye . Seçimde iletken gerilimi, rüzgar yükü, buz yükü ve kısa devre elektrodinamik kuvvetinin birleşik etkileri kapsamlı bir şekilde dikkate alınmalıdır. Geniş açıklıklı veya ağır buz alanlı hatlar için, bükülme yükleri yukarıdakinin üzerinde olan güçlendirilmiş ürünlerin seçilmesi önerilir. 16kN ve yeterli güvenlik marjlarını ayırın.

Hizmet Ömrü ve Yaşlanma Mekanizmaları

Normal çalışma koşulları altında direk izolatörlerinin tasarım hizmet ömrü 20 ila 40 yıl . Porselen izolatörlerin yaşlanması, esas olarak mekanik dayanım kaybı ve sır bozulması olarak kendini gösterir; Kompozit polimer izolatörler, silikon kauçuğun tozlaşmasına, sertleşmesine ve çekirdek çubuğu gevrekleşmesine dikkat edilmesini gerektirir. Düzenli kızılötesi sıcaklık ölçümü, ultrasonik test ve hidrofobiklik tespiti, hizmet ömrünü uzatmanın etkili yoludur.

Endüstri Teknolojisinin Gelişimi ve Gelecek Trendleri

Post-izolatör endüstrisi, ürün formlarını yeniden şekillendiren yeni malzemelerin ve algılama teknolojilerinin entegrasyonuyla yüksek performansa, zekaya ve yeşilleşmeye doğru evriliyor.

Kompozit Malzemelerin Sürekli Optimizasyonu

Yüksek sıcaklıkta vulkanize silikon kauçuk (HTV) ve oda sıcaklığında vulkanize silikon kauçuk (RTV) kaplamaların formülasyonları sürekli olarak geliştirilmektedir. Yeni dolgu maddelerinin ve birleştirme maddelerinin uygulanması, kompozit izolatörlerin izleme ve erozyon direncini çok daha fazla arttırmıştır. %30 . Bazı üreticiler halihazırda aşağıdakilere uygun kompozit direk izolatörlerini piyasaya sürmüştür: 363kV ve üzeri , yavaş yavaş ultra yüksek voltaj alanına nüfuz ediyor.

Akıllı İzleme Teknolojisinin Entegrasyonu

Yerleşik gerinim ölçerli, sıcaklık sensörlü ve kaçak akım sensörlü akıllı direk izolatörleri pilot uygulama aşamasına girmiştir. Bu cihazlar, mekanik yükü, yüzey sıcaklığını ve yalıtım bozulma durumunu gerçek zamanlı olarak izleyerek periyodik bakımdan duruma dayalı bakıma geçişi mümkün kılabilir. Sektör tahminleri, akıllı izleme teknolojisinin, yalıtkan arızalarından kaynaklanan plansız kesintileri şu şekilde azaltabileceğini göstermektedir: %40 ila %60 .

Çevre ve Geri Dönüşüm Gereksinimleri

Küresel şebeke karbon nötrlüğü hedeflerinin ilerlemesiyle birlikte, yalıtkan üretimi sırasında enerji tüketimi kontrolü ve kullanım ömrü sonu geri dönüşümü giderek daha fazla ilgi görüyor. Porselen izolatörlerin hammaddeleri (yüksek alüminalı boksit, kuvars vb.) yaygın olarak bulunur ve geri dönüştürülebilir; Kompozit izolatörler çekirdek çubuk reçinesi ve silikon kauçuğun ayrılması ve geri dönüştürülmesinde teknik zorluklarla karşı karşıyadır; piroliz ve kimyasal bozunma yöntemleri güncel araştırma noktalarıdır.

Tedarik, İşletme ve Bakım En İyi Uygulamaları

Enerji tesisleri ve mühendislik müteahhitleri için bilimsel satın alma kararları ve bakım stratejileri, elektrik santrallerinin uzun vadeli güvenilir çalışmasını sağlamanın anahtarıdır. sonrası izolatörs .

Tedarikçi Yeterlilik Doğrulama Kontrol Listesi

• Elektrik, mekanik ve termal-mekanik test verileri de dahil olmak üzere eksiksiz tip test raporlarının mevcut olup olmadığı
• Yüksek gerilim uygulamalarında bir performans geçmişi olup olmadığı, özellikle de hedef gerilim seviyeleri ve iklim koşulları altında operasyonel kayıtların olup olmadığı
• Hammadde tedarik zincirinin istikrarlı olup olmadığı ve porselen sinterleme veya polimer vulkanizasyon işlemlerinin olgun ve kontrol edilebilir olup olmadığı
• Kalite yönetim sisteminin ISO 9001 ve enerji sektörüne özel sertifikaları geçip geçmediği

Yerinde Kurulum ve Rutin Bakım

1. Kurulumdan önce yalıtkanın görünümünü çatlaklar, sır kusurları veya dökülme hasarı açısından inceleyin ve kaçak mesafesinin kirlilik derecesi gerekliliklerini karşıladığını doğrulayın
2. Porselen parçalarda gerilim yoğunlaşmasını veya aşırı sıkma nedeniyle kompozit yalıtkan uçlarında conta arızasını önlemek için cıvataları sıkarken tork anahtarları kullanın.
3. Devreye alma sonrasında her 1 ila 3 yılda bir kesinti temizliği ve hidrofobiklik testi yapın; Ağır kirlilik alanlarında döngüyü yıllık olarak kısaltın
4. Durum değerlendirmesini desteklemek için ayrı izolatör kayıtları oluşturun, fabrika parametrelerini, test verilerini ve bakım geçmişini belgeleyin
