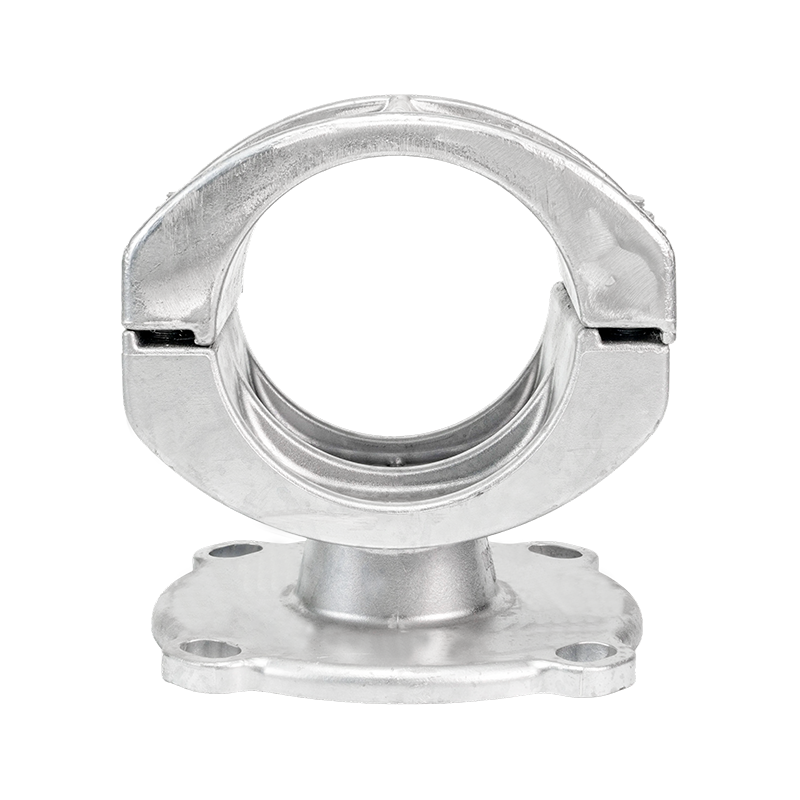

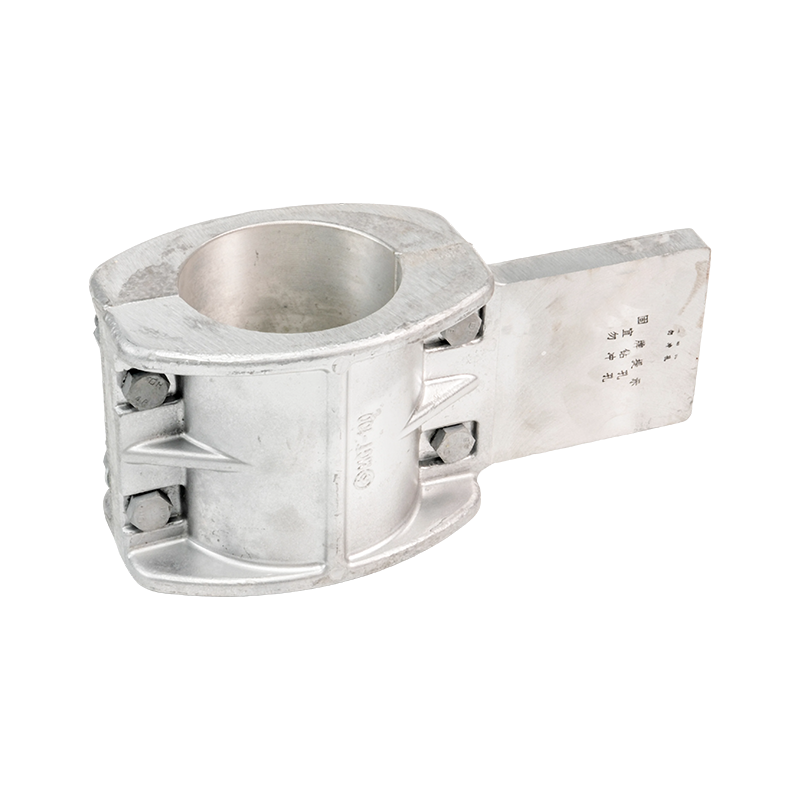

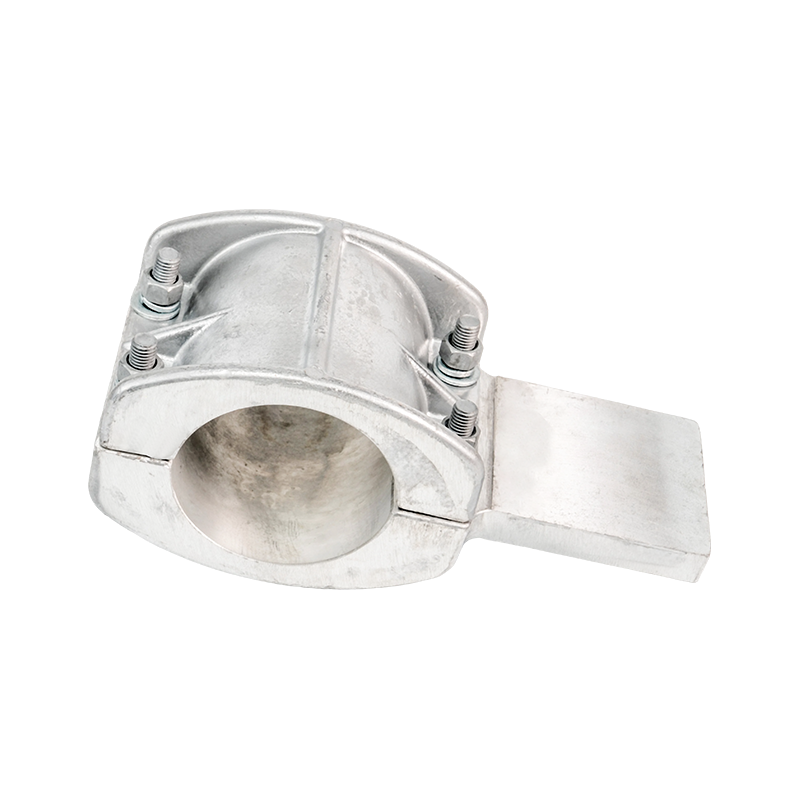

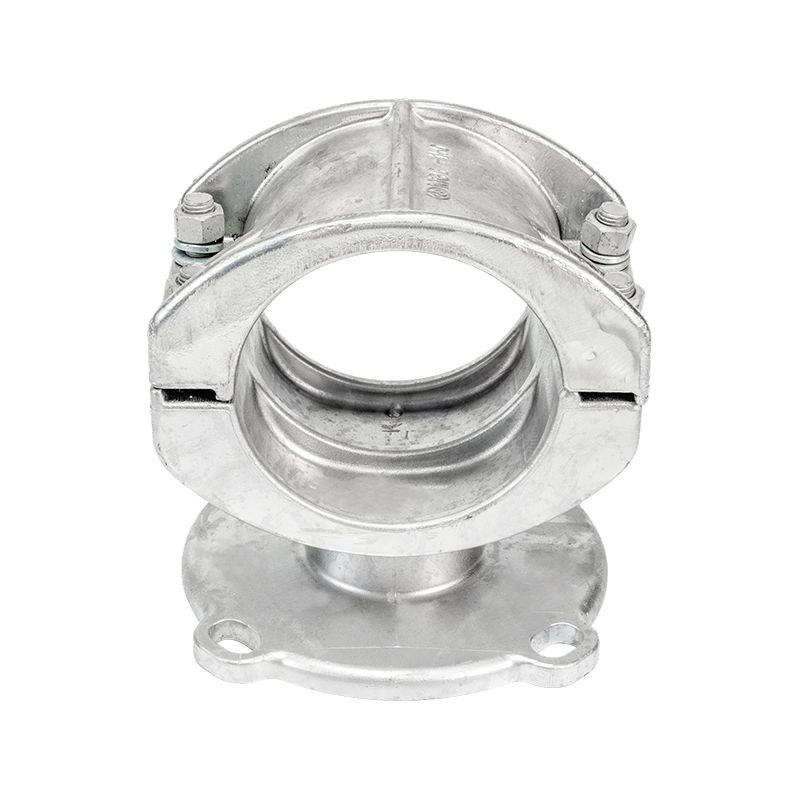

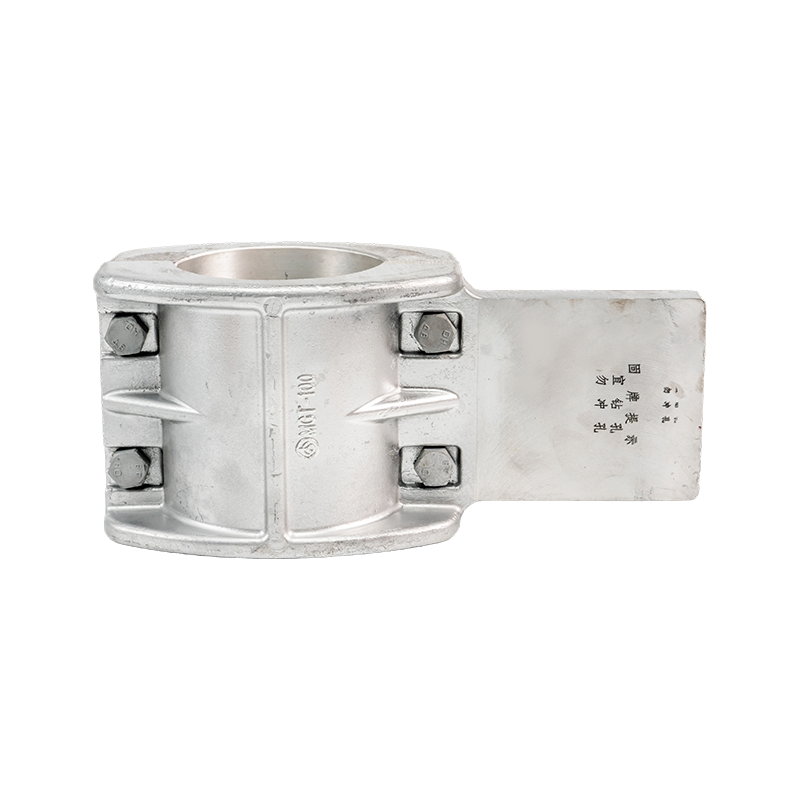

Bus-bar Destekleri (Sabit Destek Tipi)

Teknik Avantajlar

MGG Tipi Sabit Donanım: Φ50 mm'den Φ180 mm'ye kadar değişen boru şeklindeki bara dış çaplarıyla uyumludur.  Hem standart hem de güçlendirilmiş modelleri mevcuttur. Açıkça tanımlanmış boyut parametreleri ve ağırlık verilerine sahip, sıcak daldırma galvanizli çelik bileşenlerden üretilmiştir.

MGF Tipi Uç Kapakları: Φ50/45 mm'den Φ250/230 mm'ye kadar değişen boru şeklindeki bara iç/dış çaplarıyla uyumludur. Standart, sönümleme ve terminal bilyalı türleri mevcuttur. Sönümleme tipi, sismik ve titreşim direncini artırmak için LGJ-240 ila LGJ-630 sönümleme telleriyle donatılmıştır.

Çelik Halatlar için Gergi Kelepçeleri: Entegre dövme tipi ve evrensel tasarım tipini içerir. 45 kN ila 187 kN arasında değişen kavrama mukavemeti ile Φ7,8 mm'den Φ16,0 mm'ye kadar çelik halat çaplarıyla uyumludur.  Standart boyutlara ve kavrama mukavemeti parametrelerine sahip, sıcak daldırma galvanizli çelik bileşenlerden üretilmiştir.

Destekleyici Çelik Özlü Alüminyum Teller (ACSR): Yapı GB1179-83 standardına uygundur. Nominal kesitler 10/2 mm² ila 240/30 mm²'yi kapsar. Hesaplanan kesit, dış çap, DC direnci, hesaplanan çekme mukavemeti ve hesaplanan ağırlık gibi standartlaştırılmış parametreler sağlayın.

Özellikler

Malzeme ve Proses: Donanım, çinko kaplama kalınlığı ≥85 μm standardını tam olarak karşılayan sıcak daldırma galvanizli çelik kullanılarak üretilmiştir. Kalıpta dövme ve ısıl işlem süreçleri sayesinde malzeme mükemmel mekanik özellikler elde eder ve -40°C'lik düşük sıcaklıklarda bile iyi tokluğu korur. Yüzey kumlama ve pasivasyon işlemleri korozyon direncini daha da artırarak C4 düzeyindeki korozif ortamlarda uzun vadeli kullanım gereksinimlerini karşılar.

Mekanik Performans: Donanımın kavrama gücü 45 ile 187 kN arasında değişir ve 2,5 güvenlik faktörüyle tasarlanmıştır. Sonlu eleman analizi, yapısal gerilim dağılımını optimize eder ve yorulma ömrü testi, 10^7 titreşim döngüsü gereksinimini karşılar. Rezonans frekansları sistemin çalışma aralığı dışında kontrol edilerek ani darbe yüklerine dayanacak güç rezervleri sağlanır.

Elektriksel Performans: Donanım tasarımı, elektrotermal bağlantı etkilerini tamamen dikkate alarak yapıyı girdap akımı kayıplarını azaltacak şekilde optimize eder. Kısa devre koşulları altında elektromanyetik kuvvet hesaplamaları, 50 μΩ'un altında kontrol edilen temas direnci değerleri ile sistem stabilite gereksinimlerine uygundur. Korona önleyici tasarım, yüksek voltajlı ortamlarda kısmi deşarj olayının meydana gelmemesini sağlar.

Çevresel Uyumluluk: Donanım, 3.000 saatlik tuz püskürtme testini ve 2.000 saatlik ultraviyole eskime testini geçerek -40°C'den 60°C'ye kadar sıcaklık döngüsü sırasında istikrarlı performansı korur. Nemli ve sıcak koşullarda yalıtım direnci 10^4 MΩ'un üzerinde kalır. Özel bölgeler için geliştirilmiş korozyon önleyici kaplama çözümleri mevcuttur.
