Tamamen Yalıtımlı Borulu Baraları Modern Güç Dağıtımı için Akıllı Seçim Yapan Nedir？

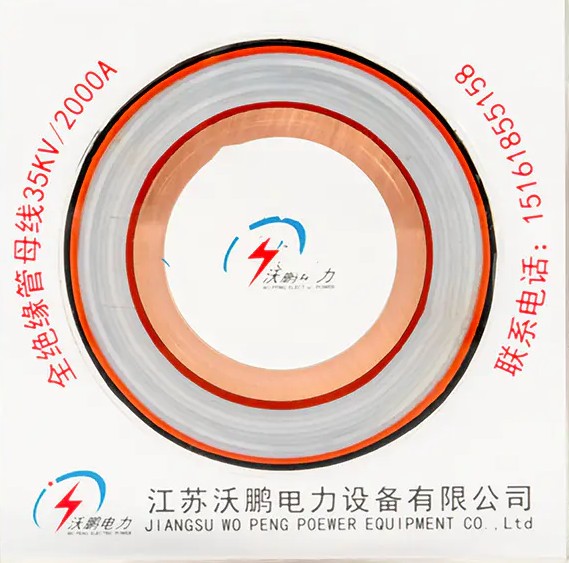

Tamamen yalıtılmış boru şeklindeki baralar Güç dağıtım sistemleri için gelişmiş operatör güvenliğini, zorlu ortamlarda üstün güvenilirliği ve geleneksel çıplak veya yalıtımsız bara sistemlerine kıyasla önemli ölçüde azaltılmış açıklık gereksinimlerini birleştiren yeni nesil çözümü temsil eder. İletkeni epoksi reçine veya çapraz bağlı yalıtım gibi yüksek dielektrik malzemelerle kapsülleyen bu sistemler, canlı iletkenlerin açıkta kalmasını ortadan kaldırır ve elektrik arızası riskini önemli ölçüde azaltır. Mühendislik çalışmaları gösteriyor %60'a kadar daha az plansız kesinti Özellikle yüksek kirlilik seviyelerine sahip ortamlarda, geleneksel açık bara düzenlemeleriyle karşılaştırıldığında. Doğru kurulumla bu sistemler güvenilir bir şekilde çalışabilir. onlarca yıl Minimum bakım gereksinimi ile dünya çapındaki modern trafo merkezleri, endüstriyel tesisler ve kritik altyapılar için en uygun seçimdir.

Tamamen Yalıtımlı Borulu Baralar Güç Dağıtım Güvenliğini Nasıl Dönüştürüyor?

Geleneksel çıplak baralar hava yalıtımına dayanır ve genellikle büyük güvenlik açıklıkları gerektirir. 35kV sistemler için 150–300 mm . Tamamen yalıtılmış boru şeklindeki baralar, darbe gerilimlerine dayanabilecek katı yalıtımı entegre ederek bu bağımlılığı ortadan kaldırır. 150kV . Bu temel tasarım değişikliği, sistem performansının her boyutunda ölçülebilir iyileştirmeler yaratır.

Ark Parlaması Tehlikelerinin Ortadan Kaldırılması

Ark parlaması olayları endüstriyel ortamlarda elektrik yaralanmalarının önde gelen nedenlerinden biri olmaya devam etmektedir. Yalıtımlı boru şeklindeki baraların tamamen kapalı tasarımı, canlı iletkenlerle kazara teması önler ve elektrik arızası olasılığını azaltır. Sağlam yalıtım bariyeri, arıza koşullarında bile enerji salınımının sistem içinde tutulmasını sağlayarak işletme ve bakım faaliyetleri sırasında personel güvenliğini önemli ölçüde artırır.

Zorlu Ortamlar için IP68 Düzeyinde Sızdırmazlık

Sanayi bölgelerinde, kıyı trafo merkezlerinde ve madencilik ortamlarında tuz sisi, toz ve kimyasal parçacıklar gibi kirlenmeler, geleneksel sistemlerin yalıtım performansını hızla düşürebilir. Tamamen yalıtılmış boru şeklindeki baralar IP68 seviyesinde sızdırmazlık nem girişini önler ve yüzey takibini ortadan kaldırır. Bu, en zorlu çalışma koşullarında bile daha uzun bakım aralıkları ve daha istikrarlı uzun vadeli performansla sonuçlanır.

Kısmi Deşarj Riskinin Azaltılması

Kısmi deşarj, zamanla büyük arızalara yol açabilecek izolasyon bozulmasının kritik bir göstergesidir. Tamamen yalıtılmış boru şeklindeki baraların sağlam yalıtım yapısı, kısmi deşarjın tipik olarak başladığı hava boşluklarını ve boşlukları ortadan kaldırır. IEC standartlarına göre yapılan testler, bu yalıtım sistemlerinin neme, tuz spreyine ve termal döngüye uzun süre maruz kaldıktan sonra bile dielektrik bütünlüğünü koruduğunu ve yalıtım performansında bozulma olmadan uzun vadeli güvenilirlik sağladığını doğrular.

Kompakt Tasarım ve Alan Optimizasyonunun Avantajları

Alan kısıtlamaları, modern elektrik altyapısında büyüyen bir zorluktur. Yalıtım doğrudan iletken sistemine entegre olduğundan, fazdan faza açıklık gereksinimleri en aza indirilir ve kurulumların önemli ölçüde azaltılmış ayak izine olanak sağlar.

Bu kompakt tasarım avantajı, tamamen yalıtımlı boru şeklindeki baraları, genişleme alanının sınırlı olduğu mevcut trafo merkezlerinde, dikey açıklığın kısıtlı olduğu yer altı tesislerinde ve arıza süresinin en aza indirilmesinin kritik olduğu yenileme projelerinde kurulumlar için ideal hale getirir. Bu sistemleri geleneksel kablolara benzer şekilde kablo kanalları, kablo kanalları ve kablo tünelleri üzerinden yönlendirme yeteneği, sert bara düzenlemelerine kıyasla eşsiz kurulum esnekliği sağlar.

Kritik Altyapı Uygulamalarında Kanıtlanmış Performans

Çeşitli endüstrilerdeki saha uygulamaları, tamamen yalıtılmış boru şeklindeki baraların, değişken yükler ve çevresel stres altında operasyonel stabiliteyi önemli ölçüde artırdığını göstermektedir. Aşağıdaki sektörler bu teknolojinin başlıca büyüme faktörlerini temsil etmektedir.

Yenilenebilir Enerji Sistemleri

Rüzgar çiftlikleri ve güneş enerjisi santralleri, açık denizdeki tuz serpintisi, çöldeki toz fırtınaları ve aşırı sıcaklık değişimleri gibi en zorlu çevresel koşulların bazılarında çalışır. Tamamen yalıtılmış boru şeklindeki baralar, geleneksel açık bara sistemlerini rahatsız eden kontaminasyondan kaynaklanan arızaları önleyen sızdırmaz tasarımla bu ayarlarda tutarlı elektrik performansını korur. Boru şeklindeki yapı, düzgün ısı dağılımını destekleyerek sistemin yenilenebilir enerji üretimine özgü sürekli yük koşulları altında güvenli sıcaklık sınırları dahilinde çalışmasına olanak tanır.

Demiryolu Transit Güç Kaynağı

Kentsel raylı sistemler, kapalı yer altı tünellerinde ve hava şartlarına maruz kalan yüksek raylarda yüksek güvenilirlik gerektirir. Tam yalıtımlı boru baralarının kompakt kaplama alanı ve sızdırmaz yapısı, onları özellikle bakım erişiminin sınırlı olduğu ve güvenlik marjlarının maksimuma çıkarılması gereken bu uygulamalar için uygun kılar. Sistemler, cer gücü ağlarının karakteristik özelliği olan yüksek akım, yüksek frekanslı anahtarlama yükleri altında istikrarlı performans sağlar.

Akıllı Şebeke ve Veri Merkezi Altyapısı

Modern veri merkezleri ve akıllı şebeke trafo merkezleri, yüksek güç yoğunluğunu minimum ayak iziyle birleştiren güç dağıtım sistemleri gerektirir. Tamamen yalıtılmış boru şeklindeki baralar, kritik görev operasyonları için gereken güvenilirliği sağlarken her iki gereksinimi de karşılar. Azaltılmış açıklık gereksinimleri, değerli zemin alanının daha verimli kullanılmasını sağlar ve yalıtılmış tasarım, yüksek hava akışlı soğutma ortamlarıyla ilişkili kirlenme risklerini ortadan kaldırır.

Termal Kararlılık ve Uzun Vadeli Güvenilirlik Mühendisliği

Modern yalıtım malzemeleri, sürekli termal stres altında dielektrik dayanımını korurken verimli ısı dağılımı sağlayacak şekilde tasarlanmıştır. Tamamen yalıtılmış boru şeklindeki baraların arkasındaki mühendislik, geleneksel sistemlerin performansını sınırlayan termal zorlukları giderir.

Optimize Edilmiş Isı Dağıtımı Tasarımı

Boru şeklindeki iletken geometrisi, doğal konveksiyon soğutmasını destekleyen geniş bir yüzey alanı/hacim oranı sağlar. Bu tasarım, termal olarak iletken yalıtım formülasyonlarıyla birleştirildiğinde, en düşük sıcaklıklarda bile sabit çalışma sıcaklıklarına ulaşır. 12.000A'e kadar nominal akımlar . İletken kesiti boyunca eşit sıcaklık dağılımı, geleneksel sistemlerde yalıtımın eskimesini hızlandıran sıcak noktaları en aza indirir.

Termal Döngüye Direnç

Güç sistemleri, termal döngü stresi yaratan günlük ve mevsimsel yük değişimlerine maruz kalır. Tamamen yalıtılmış boru şeklindeki baralarda iletken ile yalıtım arasındaki malzeme arayüzü, katmanlara ayrılma veya çatlama olmadan diferansiyel termal genleşmeyi karşılayacak şekilde tasarlanmıştır. IEC termal döngü test protokolleri, bu sistemlerin binlerce sıcaklık döngüsünden sonra yapısal ve elektriksel bütünlüğü koruduğunu doğrulayarak tüm çalışma sıcaklığı aralığında performans kararlılığı sağlar.

Onlarca Yıldır Bakım Gerektirmeyen Çalışma

Yalıtılmış yapı, geleneksel çıplak bara sistemlerinin gerektirdiği periyodik temizlik, yeniden torklama ve yalıtım testi ihtiyacını ortadan kaldırır. Yalıtımlı tasarım, bozulmaya neden olan çevresel kirletici maddelere maruz kalmayı en aza indirdiğinden, sistem bütünlüğünü doğrulamak için rutin görsel inceleme yeterlidir. Bu bakım profili doğrudan şu anlama gelir: azaltılmış operasyonel harcamalar ve daha yüksek sistem kullanılabilirliği tüm hizmet ömrü boyunca.

Lider Mühendisler Neden Tam Yalıtımlı Borulu Baraları Seçiyor?

Geleneksel çıplak baralardan tamamen yalıtımlı boru tasarımlarına geçiş, küresel enerji endüstrisinde hızlanıyor. Mühendislik ekipleri ve satın alma profesyonelleri, ilk kurulumun çok ötesine geçen toplam sahip olma maliyeti avantajlarını giderek daha fazla fark ediyor.

Toplam Sahip Olma Maliyeti Avantajları

• Daha düşük kurulum maliyetleri minimum açıklık gereksinimleri ve mevcut kablo altyapısı üzerinden esnek yönlendirme nedeniyle
• Daha düşük bakım harcamaları Periyodik temizlemeye veya izolasyon restorasyonuna ihtiyaç duymadan onlarca yıldan fazla çalışma
• Minimum kesinti kayıpları Çıplak bara sistemlerine kıyasla plansız kesintilerde %60'a varan azalma
• Gelişmiş güvenlik uyumluluğu ark parlaması olaylarıyla ilişkili sorumluluk riskinin ve sigorta maliyetlerinin azaltılması
• Alan verimliliği kazanımları yapısal genişleme olmadan mevcut tesislerde daha yüksek güç yoğunluğunun sağlanması

Global Standartlara Uygunluk ve Sertifikasyon

Tamamen yalıtılmış boru şeklindeki baralar, IEC 62271, IEEE C37.20 ve ilgili ulusal elektrik kodları dahil olmak üzere katı uluslararası standartları karşılayacak şekilde tasarlanmış ve test edilmiştir. Elektrik, mekanik ve termal performansı kapsayan tip testi raporları, kamu hizmeti onayları ve sigorta yazımı için gerekli belgeleri sağlar. Özel spesifikasyonlar gerektiren projeler için mühendislik ekipleri, gerilim seviyeleri için doğrulanmış performans zarflarıyla özel çözümler geliştirebilir. 0,4kV ila 35kV ve mevcut derecelendirmeler 1.000A - 12.000A .

Tedarik Zinciri ve Teknik Destek

Kapsamlı kurum içi yeteneklere sahip bir üretim ortağı seçmek, tutarlı malzeme kalitesi, kontrollü üretim süreçleri ve duyarlı teknik destek sağlar. İlk sistem tasarımı danışmanlığından kurulum denetimi ve devreye almaya kadar uçtan uca proje desteği, uygulama riskini en aza indirir ve enerjilendirme süresini hızlandırır. Deneyimli üreticiler eksiksiz tip testi portföylerine sahiptir ve dünya çapındaki rüzgar santralleri, trafo merkezleri, endüstriyel tesisler ve transit sistemleri genelinde referans kurulumlar sağlayabilir.

Şartname ve Tedarik İçin En İyi Uygulamalar

Faydalarını en üst düzeye çıkarmak tam yalıtımlı boru şeklinde bara teknoloji, satın alma sürecinde spesifikasyon ayrıntılarına ve tedarikçi niteliklerine dikkat edilmesini gerektirir.

1. Potansiyel tedarikçilerin IEC veya IEEE standartlarına göre darbe gerilimi dayanımı, kısmi deşarj, termal döngü ve mekanik yük testlerini kapsayan eksiksiz tip test raporları sağladıklarını doğrulayın
2. Tutarlılık ve uzun vadeli performans öngörülebilirliği sağlamak için iletken alaşımlar ve yalıtım bileşikleri için malzeme izlenebilirliğine ilişkin belgelendirme talep edin
3. Tedarikçinin kalite yönetim sisteminin ISO 9001 sertifikasına sahip olduğunu ve üretim süreçlerinin düzenli olarak üçüncü taraf denetimlerine tabi olduğunu doğrulayın
4. Projenizin voltaj düzeyine, akım değerine ve çevre koşullarına uygun uygulamalarda tedarikçinin geçmiş performansını değerlendirin
5. Tesisinizin kısıtlamalarına özel sistem düzeni optimizasyonu, termal modelleme ve kurulum rehberliği için mühendislik desteğinin kullanılabilirliğini değerlendirin
6. Yedek parça bulunabilirliği ve teknik yanıt zaman çizelgeleri de dahil olmak üzere garanti şartlarını ve satış sonrası hizmet özelliklerini inceleyin
