Magnezyum-Alüminyum Alaşımlı Borulu Baraları Ultra Yüksek Gerilim Güç İletim Sistemleri için Gerekli Hale Getiren Nedir？

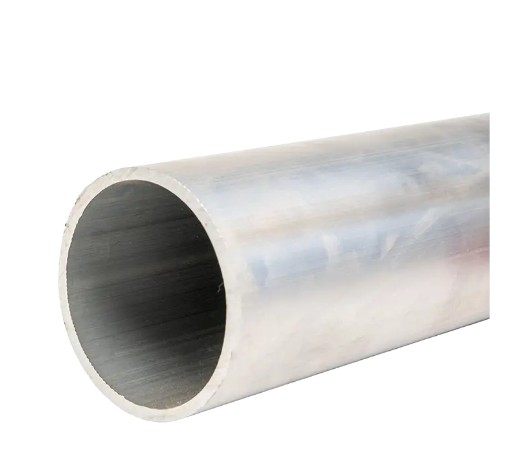

Ultra yüksek gerilim (UHV) magnezyum-alüminyum alaşımlı boru şeklindeki baralar için temel iletken bileşenler olarak hizmet eder. 500kV ve üzeri ekstra yüksek gerilim ve ultra yüksek gerilim enerji iletim ve dönüşüm sistemleri . Hassas ekstrüzyon şekillendirme işlemleriyle magnezyum-alüminyum alaşımlı malzeme sistemleri kullanılarak üretilen bu ürünler, hafif yapı, yüksek elektrik iletkenliği ve mükemmel mekanik dayanım . Ürün serisi, 6063G alüminyum-magnezyum alaşımı, LF21Y alüminyum-manganez alaşımı, 6R05 nadir toprak alüminyum alaşımı ve 2A14 ısıya dayanıklı alüminyum alaşımı dahil olmak üzere çok sayıda malzeme spesifikasyonunu kapsar ve 220kV, 500kV, 750kV, ±800kV ila 1000kV arasındaki UHV uygulama senaryolarını kapsamlı bir şekilde kapsar. Nominal çalışma koşulları altında elektrik iletkenliği ≥%60 IACS , nominal akım kapasitesi ile 12.000A , çekme mukavemeti korunur 180-250MPa aralığı, çalışma sıcaklığı kapsamı -40°C ila 150°C ve tasarlanmış hizmet ömrü 30-40 yıl .

Malzeme Sistemi ve Alaşım Kompozisyon Tasarımı

Birincil Alaşım Sınıfları ve Özellikleri

için malzeme seçimi UHV magnezyum-alüminyum alaşımlı boru şeklindeki baralar elektriksel performanslarını ve mekanik güvenilirliklerini doğrudan belirler. Mevcut mühendislik uygulamaları öncelikle aşağıdaki dört alaşım kategorisini kullanır:

• 6063G Alüminyum-Magnezyum Alaşımı : Mükemmel ekstrüzyon işleme performansı ve korozyon direncine sahip, Al-mg-Si ısıl işlem görebilen güçlendirici alaşım sistemine aittir. Elektrik iletkenliği yaklaşık %53-55 IACS olup, çekme dayanımı 120-150MPa'dır ve geleneksel UHV trafo merkezi bara sistemleri için uygundur.
• LF21Y Alüminyum-Manganez Alaşımı : Olağanüstü atmosferik korozyon direncine ve iyi kaynaklanabilirliğe sahip, orta düzeyde mukavemete sahip Al-Mn serisi pas önleyici alüminyum alaşımı. Öncelikle kıyı ve yüksek nemli ortamlardaki dış mekan trafo merkezlerinde kullanılır.
• 6R05 Nadir Toprak Alüminyum Alaşımı : Nadir toprak elementlerini (Ce, La vb.) alüminyum matrisine dahil ederek tane yapısını önemli ölçüde iyileştirir, yüksek sıcaklık dayanımını ve sürünme direncini artırır. Elektriksel iletkenlik, yüksek akım, ağır yük UHV merkez istasyonları için uygun, 180-220MPa çekme mukavemeti ile ≥%60 IACS'ye ulaşır.
• 2A14 Isıya Dayanıklı Alüminyum Alaşım : Çekme mukavemeti 250MPa'yı aşan, 150°C'nin üzerinde uzun süreli çalışabilen Al-Cu-Mg-Si serisi yüksek mukavemetli, ısıya dayanıklı alaşım. Esas olarak jeneratör çıkışları, elektrikli fırın transformatörleri ve diğer yüksek akım, yüksek sıcaklık artışlı uygulamalar için kullanılır.

Kritik Kimyasal Bileşim Kontrolü

Alaşım bileşiminin hassas kontrolü, tutarlı bara performansı sağlamanın ön şartıdır. Örnek olarak 6063G alaşımı ele alındığında, birincil elemanlarının kütle oranları aşağıdaki aralıklar dahilinde sıkı bir şekilde kontrol edilmelidir:

Birincil alaşım elementi olarak magnezyum (Mg), silikon (Si) ile birleşerek Mg₂Si güçlendirme fazlarını oluşturur. T6 ısıl işlemi (çözelti tedavisi yapay yaşlandırma) sayesinde malzeme mukavemeti önemli ölçüde artırılabilir. Bu arada, magnezyum ilavesinin elektriksel iletkenlik üzerinde nispeten küçük bir olumsuz etkisi vardır ve 6063G alaşımının güç ve iletkenlik arasında mükemmel bir denge elde etmesini sağlar.

Elektriksel Performans ve Akım Taşıma Kapasitesi

Elektriksel İletkenlik ve Direnç Özellikleri

UHV boru şeklindeki baralar için temel elektriksel performans göstergeleri elektriksel iletkenlik ve DC direncidir. Mühendislik ölçüm verilerine göre, farklı alaşım kaliteleri farklı iletken özellikler sergiler:

• 6063G-T6 Durumu : Elektrik iletkenliği ≥%53 IACS, 20°C'de direnç yaklaşık 0,0325 Ω·mm²/m
• 6101-T7 Durumu : Elektrik iletkenliği ≥%56 IACS, 20°C'de direnç yaklaşık 0,0308 Ω·mm²/m
• 6R05 Nadir Toprak Alaşımı : Elektrik iletkenliği ≥%60 IACS, 20°C'de direnç yaklaşık 0,0287 Ω·mm²/m
• 1060 Saf Alüminyum : Elektrik iletkenliği ≥%61 IACS, ancak daha düşük mekanik dayanıma sahip, yalnızca güç gereksinimlerinin kritik olmadığı uygulamalarda kullanılır

Örnek olarak 500kV'lik bir trafo merkezi ele alındığında, dış çapı 6063G boru şeklinde baralar kullanıldığında 160mm ve 8mm et kalınlığı kesit alanı yaklaşık olarak 3.848mm² . 35°C'lik ortam sıcaklığı ve 80°C'lik izin verilen iletken sıcaklığı altında, sürekli akım taşıma kapasitesi ulaşır. 4.500-5.000A . Aynı spesifikasyona sahip 6R05 nadir toprak alaşımı kullanılırsa akım taşıma kapasitesi 4,800-5,300A yaklaşık %6-8 oranında bir iyileşmeyi temsil etmektedir.

Akım Taşıma Kapasitesi Tasarım Referansı

Boru şeklindeki baraların akım taşıma kapasitesi tasarımında iletken kesiti, ısı dağıtım koşulları, ortam sıcaklığı ve güneş radyasyonu faktörleri kapsamlı bir şekilde dikkate alınmalıdır. Aşağıdaki tablo, dış mekan koşulları altında (ortam sıcaklığı 35°C, iletken sıcaklığı 80°C, güneş ışınımı yoğunluğu 1.000W/m²) tipik spesifikasyonların akım taşıma kapasitesi için referans değerleri sağlar:

Boru şeklindeki baralar kullanıldığında dikkat çekicidir. GIS (Gaz Yalıtımlı Şalt Sistemi) ile transformatörler veya devre kesiciler arasındaki bağlantılar , gerçek akım taşıma kapasitesinin bir düzeltme faktörü ile çarpılması gerekir. 0,85-0,90 Kompakt alan ve sınırlı ısı dağılımı koşulları nedeniyle.

Mekanik Mukavemet ve Yapısal Tasarım

Çekme ve Akma Dayanımı

UHV boru şeklindeki baralar çalışma sırasında kendi ağırlığı, rüzgar basıncı, buz birikmesi ve kısa devre elektrodinamik kuvvetleri dahil olmak üzere birçok mekanik yüke dayanmalıdır. Mekanik performans göstergeleri aşağıdaki gereksinimleri karşılamalıdır:

• Çekme Dayanımı (Rm) : ≥180MPa (6R05 alaşımı 220MPa'nın üzerine çıkabilir)
• Akma Dayanımı (Rp0.2) : ≥120MPa (T6 koşulunda 6063G yaklaşık 150MPa)
• Uzama (A50) : ≥%8 (montaj bükme sırasında gevrek kırılma olmamasını sağlamak)
• Elastik Modül : Yaklaşık 70GPa, saf alüminyuma eşdeğer

Kısa devre akımı etkisi altında baraların çok büyük elektrodinamik kuvvetlere dayanması gerekir. Bir almak 50kA/3s Örnek olarak kısa devre akımında, bitişik paralel iletkenler arasındaki elektrodinamik kuvvet metre başına birkaç bin Newton'a ulaşabilir, bu da baraların yalnızca yeterli statik dayanıklılığa değil aynı zamanda iyi yorulma direncine sahip olmasını gerektirir. Magnezyum-alüminyum alaşımlarının yorulma sınırı yaklaşık olarak %35-40 Rüzgâr kaynaklı titreşim ve kısa devre titreşimi ortamlarında iyi dayanıklılık sağlayan çekme mukavemeti.

Sapma ve Destek Açıklığı Tasarımı

Borulu baraların destek aralığı proje maliyetini ve işletme güvenliğini doğrudan etkiler. IEEE Std 605 ve DL/T 5222 standartlarına göre, dış mekan boru şeklindeki baraların maksimum sapması genellikle aşağıdakilerle sınırlıdır: 1/200 ila 1/150 açıklığın. Yaygın olarak kullanılanları alarak φ160×8mm Örnek olarak boru şeklindeki bara, kendi ağırlığı ve temel rüzgar basıncının (0,5kN/m²) birleşik etkisi altında, maksimum destek aralığına ulaşabilir 8-10 metre . Güçlendirilmiş destekler kullanılırsa veya açıklık 6-7 metreye düşürülürse, sapma önemli ölçüde azaltılabilir ve rüzgardan kaynaklanan titreşim direnci iyileştirilebilir.

UHV trafo merkezlerinde (geçiş yolları veya ekipman alanları gibi) geniş açıklıklı uygulamalar için, boru şeklindeki bara sönümleme teli kompozit yapılar sıklıkla kullanılır veya esintinin neden olduğu titreşimi ve kısa devre titreşimini bastırmak için açıklığın ortasına yardımcı destekler eklenir. Ölçümler, boru şeklindeki baraların içine alüminyum örgülü tel sönümleme hatları döşendikten sonra, esintinin neden olduğu titreşim genliğinin şu kadar azaltılabileceğini göstermiştir: %60'ın üzerinde Yorgunluk kırılması risklerini etkili bir şekilde önler.

Hava Şartlarına Direnç ve Korozyona Karşı Koruma

Atmosferik Korozyon Davranışı

Magnezyum-alüminyum alaşımlı boru şeklindeki baraların yüzeyi doğal olarak yoğun bir tabaka oluşturur. Al₂O₃ oksit filmi yaklaşık 2-10 nm kalınlığındadır. Bu oksit film, pH değerleri 4-9 arasında olan ortamlarda iyi bir stabilite sergileyerek alt tabakanın daha fazla aşınmasını etkili bir şekilde önler. Ancak endüstriyel atmosferlerde (SO₂ içeren), deniz atmosferlerinde (Cl⁻ içeren) ve asit yağmuru ortamlarında oksit filmi hasar görebilir ve çukurlaşma veya tanecikler arası korozyona yol açabilir.

Hızlandırılmış korozyon testi verileri, endüstriyel atmosferik ortamlarda 6063G alaşımının yıllık korozyon oranının yaklaşık olarak olduğunu göstermektedir. 0,5-1,5μm ve deniz atmosferik ortamlarda yaklaşık olarak 1.0-3.0μm . 30 yıllık tasarım ömrüne ve 8 mm et kalınlığına göre, ek koruma olmasa bile korozyon kaybı yalnızca %1-2 Duvar kalınlığının yapısal dayanım üzerinde sınırlı etkisi vardır. Bununla birlikte, aşırı derecede korozif ortamlarda (kıyıdaki yüksek tuz ve sis alanları gibi), yüzeyin anotlanması veya korozyon önleyici kaplama işlemi tavsiye edilir.

Yüzey Koruma Prosesleri

Zorlu ortamlarda boru şeklindeki baraların servis ömrünü uzatmak için aşağıdaki koruyucu önlemler yaygın olarak kullanılır:

1. Eloksal Tedavisi : Elektrokimyasal yöntemlerle yüzeyde 10-25μm kalınlığında, yüksek sertlik ve iyi yalıtım özelliklerine sahip, korozyon direnci 3-5 kat arttırılmış Al₂O₃ film oluşturulması.
2. Florokarbon Kaplama : 30-50μm film kalınlığında PVDF veya FEVE florokarbon kaplamaların püskürtülmesi, ultraviyole ve tuzlu sis ortamlarında mükemmel renk ve parlaklık koruması sergileyen, korozyon koruma ömrü 20 yılı aşan.
3. Sıcak Daldırma Kaplama : Galvanik korozyonu önlemek için bağlantı donanımına ve diğer farklı metal temas alanlarına sıcak daldırma galvanizleme veya kalay kaplama uygulanması.
4. İletken Gres Koruması : Hem temas direncini azaltmak hem de hava ve nemi izole etmek için derz temas yüzeylerine çinko içeren veya gümüş içeren iletken gres uygulanması.

Teknoloji Geliştirme Trendleri

Yeni Malzemeler ve Süreçler

UHV projeleri daha yüksek voltaj derecelerine ve daha yüksek iletim kapasitesine doğru ilerledikçe, magnezyum-alüminyum alaşımlı boru şeklindeki bara teknolojisi de gelişmeye devam ediyor:

• Nano Kompozit Güçlendirme : Nano ölçekli TiB₂ veya Al₂O₃ parçacıklarının alüminyum matrise eklenmesi, çekme mukavemetini 300MPa'nın üzerinde Sünme direncini arttırırken, elektrik iletkenliğini önemli ölçüde azaltmadan.
• Sürekli Ekstrüzyon Teknolojisi : Conform sürekli ekstrüzyon proseslerinin kullanılması, sınırsız uzunlukta boru şeklinde baraların üretilmesine olanak tanır, geleneksel ekstrüzyondan kaynaklanan arayüz zayıflıklarını ortadan kaldırır ve ürün tutarlılığını önemli ölçüde artırır.
• Çevrimiçi Söndürme ve Yaşlandırma : Ekstrüzyon, söndürme ve yaşlandırma işlemlerinin tek bir üretim hattına entegre edilmesi üretim döngülerini kısaltırken hassas sıcaklık kontrolü, T6 koşulundaki performans değişimini ±%5'e kadar azaltır.

Akıllı İzleme Teknolojisi

Modern UHV trafo merkezleri, boru şeklindeki bara çalışma koşullarının gerçek zamanlı izlenmesi için yavaş yavaş Nesnelerin İnterneti ve yapay zeka teknolojilerini tanıtıyor:

1. Dağıtılmış Fiber Optik Sıcaklık Ölçümü : ±1°C hassasiyetle ve 0,5 metre uzaysal çözünürlükle dağıtılmış sıcaklık alanı ölçümü elde etmek için Raman saçılımı veya Brillouin saçılımı ilkelerini kullanarak boru şeklindeki baraların yüzeyine veya bağlantı noktalarına optik fiberlerin döşenmesi.
2. Kablosuz Gerilim İzleme : Titreşim frekansını ve genliğini gerçek zamanlı olarak toplamak için destek noktalarına ve orta mesafeye minyatür kablosuz gerilim sensörleri kurmak, esintinin neden olduğu titreşim ve dörtnala buzlanma risklerini spektral analiz yoluyla belirlemek.
3. Yapay Zeka Hata Tahmini : Olası hataları tahmin etmek için geçmiş operasyonel verilere dayalı makine öğrenimi modellerinin eğitimi, sıcaklık, titreşim ve meteorolojik koşullar dahil çok boyutlu veriler üzerinde füzyon analizi yapılması 72 saat % 90'ı aşan doğrulukla önceden.

İleriye baktığımızda, UHV magnezyum-alüminyum alaşımlı boru şeklindeki baralar yönünde gelişecek daha yüksek mukavemet, daha yüksek elektrik iletkenliği, daha uzun hizmet ömrü ve daha fazla zeka , temel dayanak noktası yenilenebilir enerji olan yeni bir güç sistemi inşa etmek için sağlam ekipman desteği sağlıyor.
