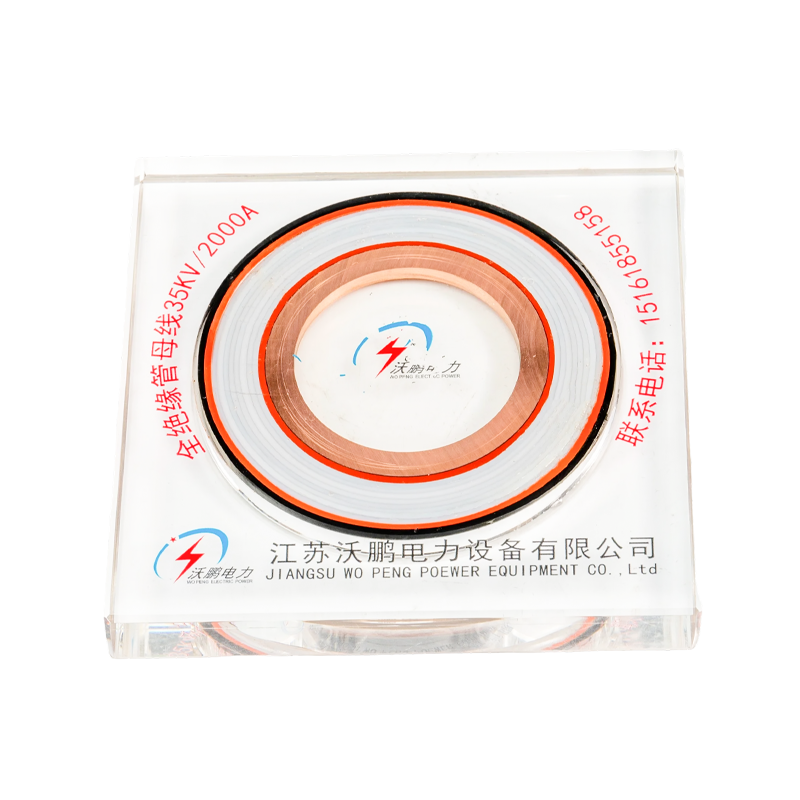

PTFE Borulu Bara

WOPENG PTFE Borulu Bara, zorlu ortamlar için özel olarak tasarlanmıştır. Ana izolasyonu, yoğun, gazsız sürekli bir yalıtkan oluşturmak için katmanlar arasına silikon yağı uygulanan politetrafloroetilen (PTFE) filmin hassas bir mekanik sarımını kullanır. Ürün en az 5 kapasitif ekran içerir (sıfır ekran, derecelendirme ekranı ve topraklama ekranı dahil) ve optimize edilmiş elektrik alanı dağıtımı ve gelişmiş kaçak performansı elde etmek için silikon kauçuk kaçak genişleticilerle donatılmıştır. -60°C ila 250°C çalışma sıcaklığı aralığı ve IP68'e ulaşan koruma derecesi ile mükemmel korozyon direnci ve üstün yüksek/düşük sıcaklık toleransı sunar.

Bize Ulaşın +
ÖNV：No previous product SONRAKİ：Epoksi Reçine Döküm Borulu Bara
  • Ürün Detayları
  • Özellikler
  • Bize Ulaşın

Teknik Avantajlar

Sıcaklık Dayanımı: -60°C ile 250°C arası çalışma sıcaklığı aralığı.

Korozyon Direnci: Asitlere, alkalilere, tuz spreyine ve organik solventlere karşı dayanıklıdır.

Yağlama Özellikleri: PTFE boru şeklindeki baranın son derece düşük sürtünme katsayısı, mekanik gerilimi azaltır.

Yüksek Dielektrik Dayanımı: Düşük dielektrik sabiti, minimum dielektrik kaybı ve istikrarlı yalıtım performansı.

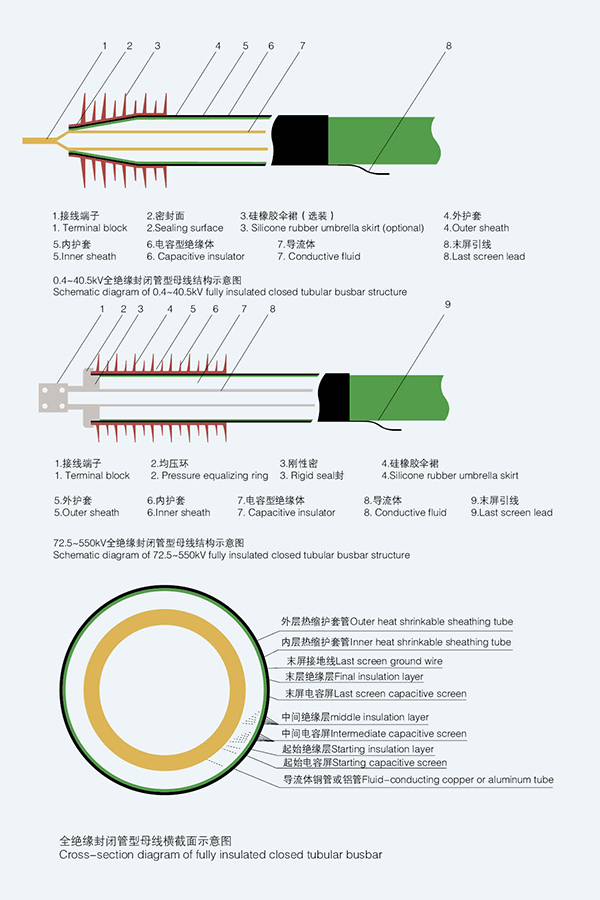

Yalıtımlı Tüp Bara Yapı Şeması (Politetraoksietilen Prosesi)

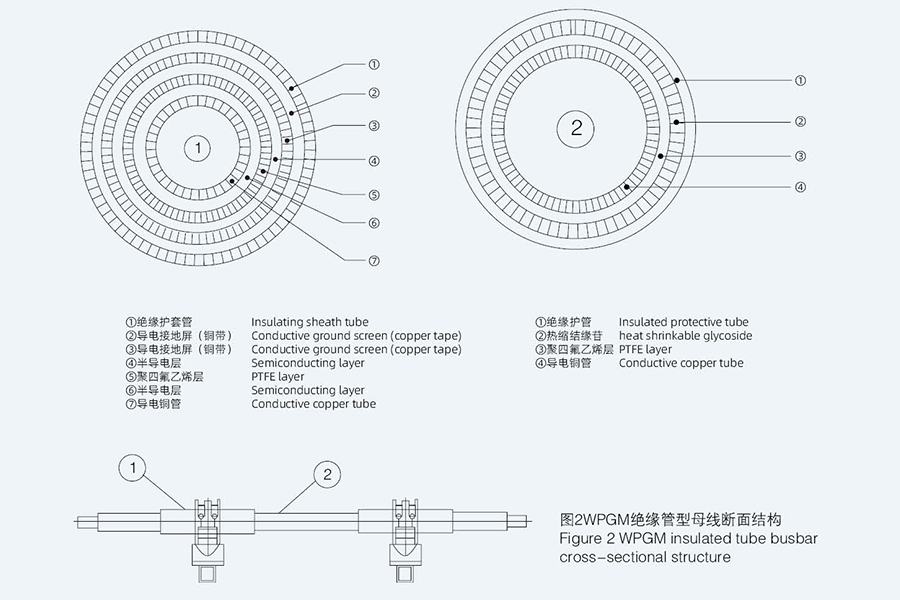

GM izolasyonlu tüp baranın kesit yapısı Şekil 2'de gösterilmektedir.Model: GMn/n

Yalıtımlı tüp baraları için tipik uygulama çözümleri

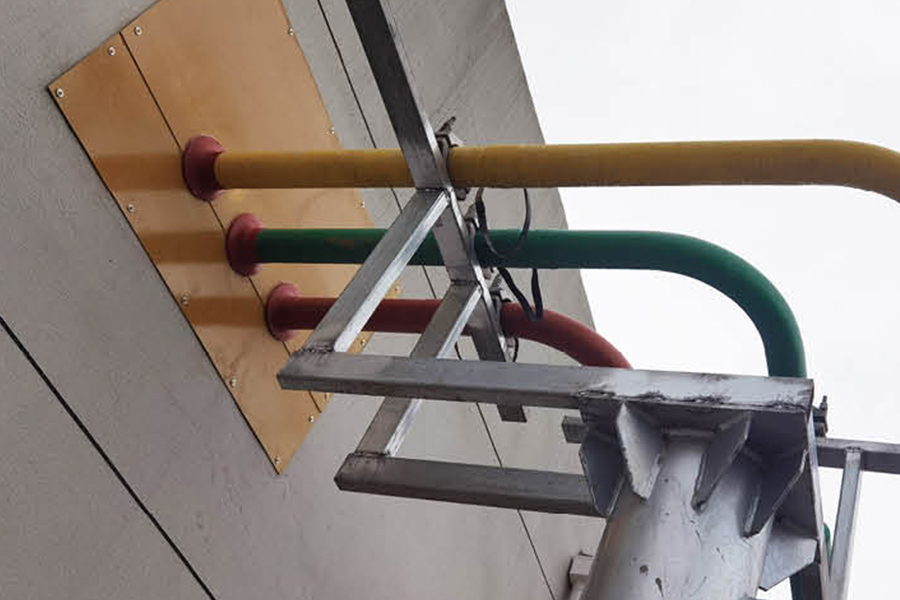

Yöntem 1: Ana transformatörü kontrol odasına bağlayın
Bu, boru şeklindeki bara uygulamasının en yaygın yoludur. Bara, ana transformatörün alçak gerilim terminallerinden doğrudan
kontrol odasındaki şalter kabini terminalleri. Başlıca avantajları: Büyük akımlar için uygundur. Kablolama açık ve güzeldir ve tamamen yalıtılmış veya yarı yalıtılmış olabilir.

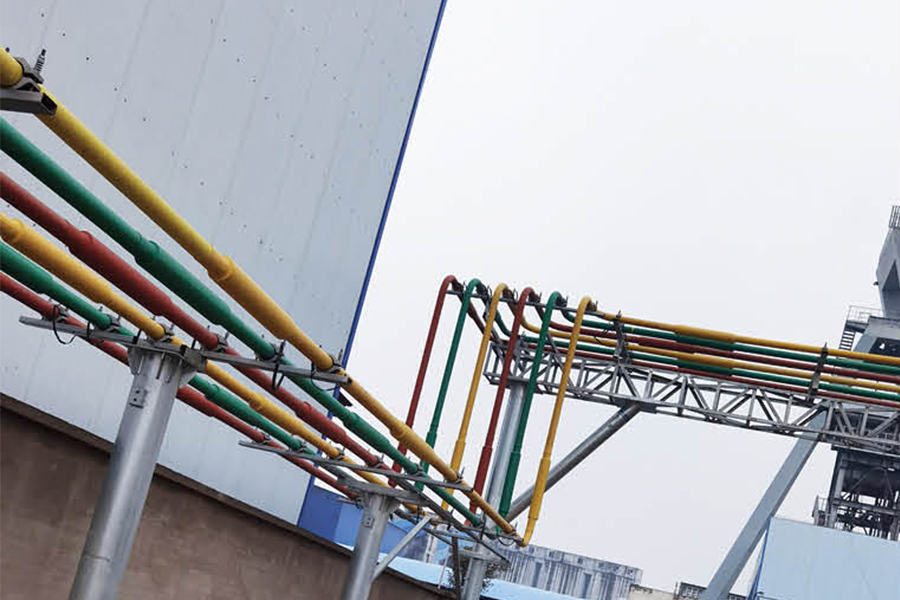

Yöntem 2: Bara bir kablo kanalından veya kablo asma katından geçirilir
Aşağıdaki şekil boru şeklindeki baraları uygulamanın başka bir yaygın yoludur. Baralar, yer altı kablo kanallarından şalter dolaplarına bağlanabilir
veya kablo asma katları ve ayrıca şalter dolapları arasındaki bağlantılar için de kullanılabilir. Bu bara tamamen yalıtılmıştır ve özellikle aşağıdaki durumlar için uygundur:
kablolamanın zor olduğu yerler.

Yöntem 3: Boru şeklindeki baralar kablo kanallarından veya kablo asma katlarından geçirilir
Bu yöntem şalt dolabının üst kablo bağlantı yöntemidir. Ayrıca asma kat ve alt kablo bağlantısı aracılığıyla da bağlanabilir
Yöntem. Kullanıcılar fiili duruma göre seçim yapabilir. Busbar tipi tam izolasyonludur.

Yöntem 4: Boru şeklindeki otobüs CNC izleme sistemi
Şirketimiz bunu kendisi geliştiriyor ve metrobüsün birçok teknik verisinin insansız akıllı izlemesini uyguluyor.

Yalıtımlı tüp barası

Teknik Zorluklar

Sarma Prosesi Kontrolü: Kabarcık kontrolü için ultrasonik yardımla birlikte ±%2 dahilinde katmanlar arası gerilim tekdüzeliği gereksinimi.

Katmanlar Arası Yapışma: PTFE boru şeklindeki baranın düşük yüzey enerjisi, katmanlar arası bağın zayıf olmasına neden olur ve özel işlem maddeleri gerektirir.

Yüksek Maliyet: Pahalı ham PTFE boru şeklindeki bara malzemesi, diğer türlere kıyasla önemli ölçüde daha yüksek ürün maliyetlerine yol açar.

Zor Geri Dönüşüm: PTFE boru şeklindeki bara malzemesinin bozunması zordur, bu da yüksek çevresel işleme maliyetlerine neden olur.

Önerilen Ürünler

Hakkımızda
Jiangsu Wopeng Power Technology Co., Ltd.
Jiangsu Wopeng Power Technology Co., Ltd.
Founded in June 2018, Jiangsu Wopeng Power Technology Co., Ltd. is a Custom PTFE Tubular Bus Bar Manufacturer and OEM PTFE Insulated Tubular Busbar Factory, it has rapidly grown into a specialized high-tech enterprise in the field of high and low voltage busbar systems.
Uzun yıllardır güç ekipmanı teknolojisiyle uğraşan endüstri uzmanlarından, üst düzey mühendislik ve teknik personelden ve deneyimli üretim uzmanlarından oluşan profesyonel bir ekip bir araya getiriyoruz.
Ana ürünlerimiz arasında bakır & alüminyum boru baraları, rüzgar enerjisi boru baraları, yoğun (kompakt) baralar ve kayan kontak hattı sistemleri yer almaktadır. Enerji santralleri, trafo merkezleri, rüzgar santralleri, demiryolu taşımacılığı ve endüstriyel tesisler için güvenilir enerji iletim yolları sağlayan 0,4 kV–35 kV tam yalıtımlı kapalı tüp baralar ve alçak gerilim dökme reçine otobüs yolu sistemlerinin Ar-Ge ve üretimine odaklanıyoruz.
Onur Belgesi
  • İşletme Lisansı
  • Faydalı Model Patent Belgesi
  • Faydalı Model Patent Belgesi
  • Faydalı Model Patent Belgesi
  • Faydalı Model Patent Belgesi
  • Faydalı Model Patent Belgesi
  • Faydalı Model Patent Belgesi
  • Faydalı Model Patent Belgesi
Haberler
Tamamen Yalıtımlı Borulu Bara Industry knowledge

1. PTFE Borulu Bara Nedir?

PTFE Borulu Bara metal iletken çekirdek (bakır veya alüminyum) ve politetrafloroetilen (PTFE) yalıtım katmanından oluşan yüksek performanslı yalıtımlı iletken bir bileşendir. Güvenli ve verimli güç iletimi sağlamak için PTFE'nin benzersiz özelliklerinden yararlanarak yüksek voltajlı güç sistemleri için özel olarak tasarlanmıştır. Bir profesyonel PTFE Borulu Bara üreticisi ve PTFE Borulu Bara tedarikçisi yüksek gerilim standartlarını karşılayan ürünler üretir. Özel PTFE Borulu Bara üreticisi spesifik proje ihtiyaçlarına yönelik özel çözümler sunar.

(1) Temel Yapı ve Temel Özellikler

PTFE Borulu Bara 4-8 mm kalınlığında PTFE yalıtım katmanına sarılmış bir iletken çekirdeğe (iletkenlik ≥%63 IACS) sahiptir. Arıza voltajına sahiptir ≥35kV/mm , -60°C ile 200°C arası çalışma sıcaklığı aralığı ve 1,0×10¹⁴Ω'un üzerinde yalıtım direnci. PTFE'nin yapışmaz, korozyona dayanıklı ve düşük sürtünme özellikleri, barayı zorlu yüksek voltajlı ortamlar için ideal kılar.

2. Yüksek Gerilim Sistemlerinde Neden PTFE Borulu Bara Kullanılır?

Yüksek gerilim sistemleri (≥110kV) olağanüstü yalıtım, stabilite ve dayanıklılık gerektirir ve PTFE Borulu Bara bu ihtiyaçları aşağıdakiler gibi benzersiz avantajlarla karşılar:

  • Üstün yalıtım performansı: 110kV-500kV sistemler için kritik olan sızıntıyı ve kısa devreleri önlemek için yüksek voltaj değişimlerine (≥35kV/mm) dayanıklıdır.
  • Aşırı sıcaklık uyarlanabilirliği: Soğuk veya sıcak bölgelerdeki dış mekan yüksek gerilim trafo merkezleri için uygun, -60°C ila 200°C arasında stabil çalışır.
  • Korozyon ve kirlilik direnci: PTFE kimyasallara, neme ve toza karşı etkisizdir ve endüstriyel veya kıyıdaki yüksek voltajlı ortamlarda bakım sıklığını azaltır.
  • Düşük dielektrik kaybı: 50Hz'de dielektrik kayıp faktörü ≤0,0002, uzun mesafeli yüksek voltaj iletiminde güç kaybını en aza indirir.

Güvenilir PTFE Borulu Bara tedarikçisi bu avantajların tutarlı olmasını sağlayarak baraları dünya çapında yüksek gerilim güç sistemleri için tercih edilen bir seçim haline getirir.

3. Diğer Yüksek Gerilim Yalıtımlı Baralarla Performans Karşılaştırması

PTFE Borulu Bara ve Diğer Yüksek Gerilim Yalıtımlı Baraların Performans Karşılaştırması
Bara Tipi Arıza Gerilimi Sıcaklık Aralığı Dielektrik Kaybı
PTFE Borulu Bara ≥35kV/mm -60°~200°C ≤0,0002
Epoksi Reçine Döküm Bara ≥30kV/mm -30°C~130°C ≤0,001
Silikon Kauçuk Yalıtımlı Bara ≥25kV/mm -40°C~120°C ≤0,0005

A Özel PTFE Borulu Bara üreticisi bara yapısını belirli yüksek gerilim senaryoları için optimize edebilirken, profesyonel bir PTFE Borulu Bara üreticisi yüksek gerilim güç sistemlerinin katı gereksinimlerini karşılamak için tutarlı kalite sağlar.

4. Sıkça Sorulan Sorular

S1: PTFE Borulu Bara hangi voltaj aralığına uygundur?

A: Esas olarak şunun için kullanılır: 110kV-500kV Daha yüksek voltaj seviyeleri için özelleştirilmiş seçeneklerle yüksek voltajlı güç sistemleri.

S2: Güvenilir bir PTFE Borulu Bara tedarikçisi nasıl seçilir?

C: PTFE yalıtım performansı test raporlarına, gelişmiş üretim ekipmanına ve yüksek gerilim projelerinde deneyime sahip tedarikçileri seçin.

S3: Özel boyutlar için Özel PTFE Borulu Bara yapılabilir mi?

C: Evet, bir Özel PTFE Borulu Bara üreticisi özel iletken boyutları ve izolasyon kalınlıklarında baralar üretebilmektedir.

S4: PTFE Borulu Bara'nın servis ömrü nedir?

C: Normal yüksek voltajlı çalışma koşullarında hizmet verebilir 35-45 yıl istikrarlı performansla.
