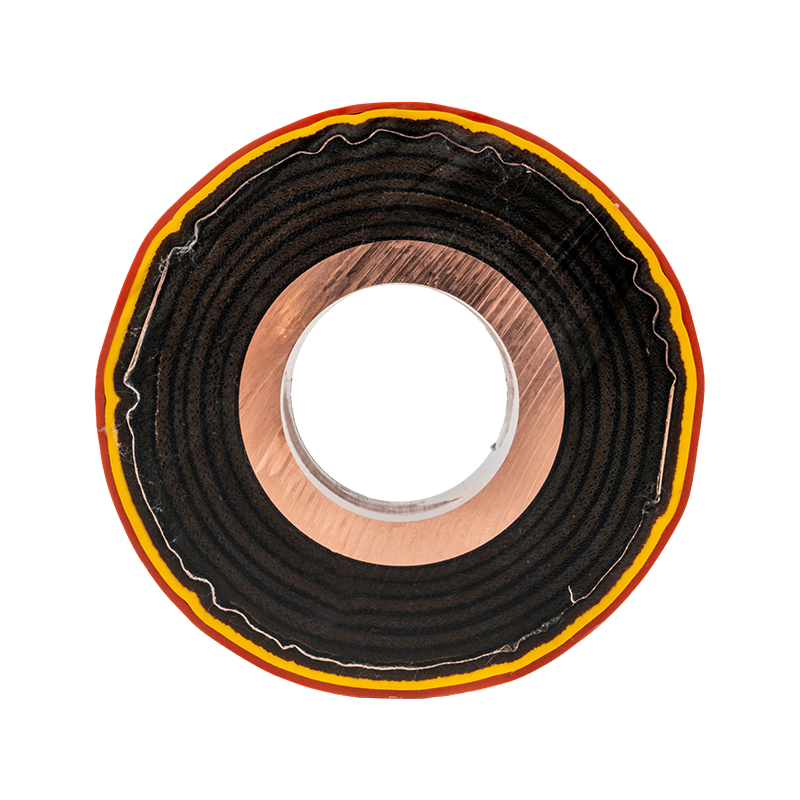

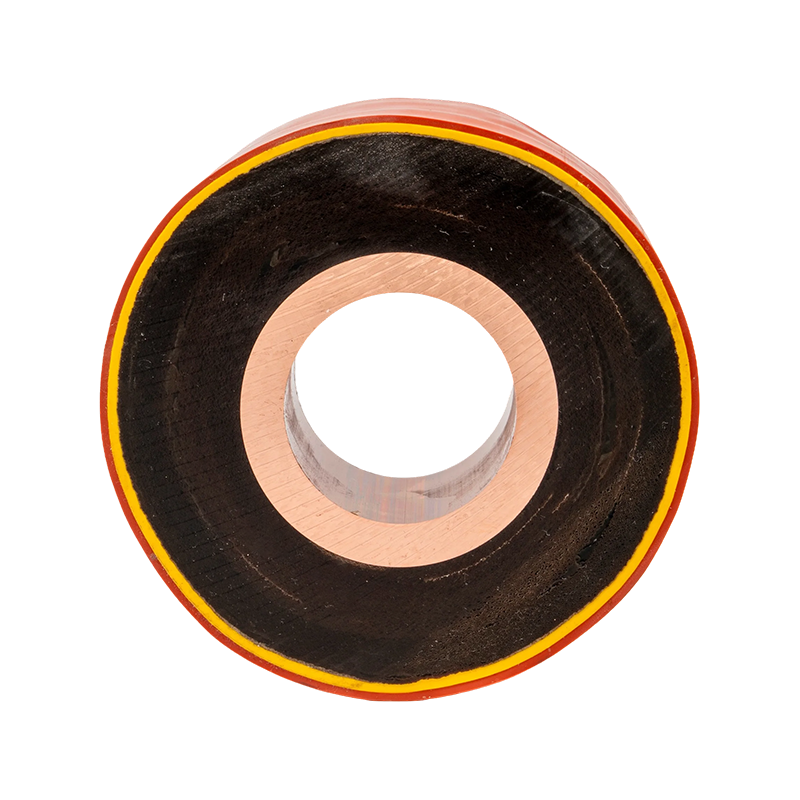

Epoksi Reçine Döküm Borulu Bara

WOPENG Epoksi Reçine Döküm Borulu Bara, basınç enjeksiyonu ve yüksek sıcaklıkta kürleme teknolojilerini kullanan, tam otomatik iki bileşenli vakum enjeksiyonlu kalıplama makinesi kullanılarak entegre olarak oluşturulmuş bir güç aktarım ürünüdür. Yapısı ayrılmaz ve alev geciktirici özelliklerin yanı sıra eskimeye karşı dayanıklılık da sunuyor ve 30 yılı aşkın tasarlanmış hizmet ömrüne sahip. Bu ürün için yalıtım bağlantıları ve bakır iletkenler tek seferlik kalıplama işlemiyle üretilerek kesintisiz, arayüzsüz füzyon elde edilir. Ara bağlantılarda, terminal bağlantılarındaki sıcaklık artışının iletken gövdesindekinden daha düşük kalmasını sağlayan gömülü bir paslanmaz çelik kelepçe kaynak tekniği kullanılır. Ürün, maksimum askı aralığı 5 metreyi aşmayan TZ7 veya daha yüksek dereceli oksijensiz bakır iletkenler (bakır içeriği ≥ %99,90) kullanır. Metal korumanın kalaylı çelik şerit ve bakır şeritten oluşan bir kompozitten üretildiği, tamamen korumalı bir yapısal tasarıma sahiptir. Topraklama sistemi, bakır telli tellerin metal koruyucu katmana güvenilir bir şekilde kaynaklanmasıyla gerçekleştirilir. Ayrıca ürün, suya ve neme karşı koruma önlemleri ve standartlaştırılmış bir tanımlama sistemi ile donatılmıştır.

Bize Ulaşın +
ÖNV：PTFE Borulu Bara SONRAKİ：EPDM Silikon Kauçuk Borulu Bara
  • Ürün Detayları
  • Özellikler
  • Bize Ulaşın

Teknik Avantajlar

Entegre Kalıplama Süreci:  Entegre döküm için tam otomatik çift modlu boşaltmalı vakumlu enjeksiyonlu kalıplama makinesi kullanılarak ürün, basınçlı akış enjeksiyonu ve yüksek sıcaklıkta kürleme yoluyla tek bir döngüde oluşturulur. İletken, koruyucu katman, yarı iletken krepon kağıdı, dış koruyucu katman, metal koruyucu katman ve dış koruyucu katman, ayrılmaz bir monolitik yapıya kusursuz bir şekilde entegre edilmiştir.


Uzun Ömürlü Tasarım:  Ürün, alev geciktirici özelliklere ve yaşlanma direncine sahiptir ve 30 yıla kadar hizmet ömrüne sahiptir.


Yüksek Kaliteli İletken Malzemeler: İletken malzeme olarak TZ7 veya daha yüksek dereceli bakır seçilir; saf bakır borunun bakır içeriği ≥%99,90'dır.


Güvenilir Bağlantı Teknolojisi:  Yalıtım bağlantıları tek bir kalıplama döngüsünde oluşturulur ve bakır iletken ile tek bir gövdede birleştirilir. Ara bağlantılarda gömülü paslanmaz çelik kelepçe kaynağı kullanılır. Terminal bağlantılarındaki sıcaklık artışı iletken gövdesindekinden daha düşüktür. Yalıtım derzleri ve ekipman arasındaki bağlantılar, cıvatalarla sabitlenen esnek bağlantılar aracılığıyla sağlanır.

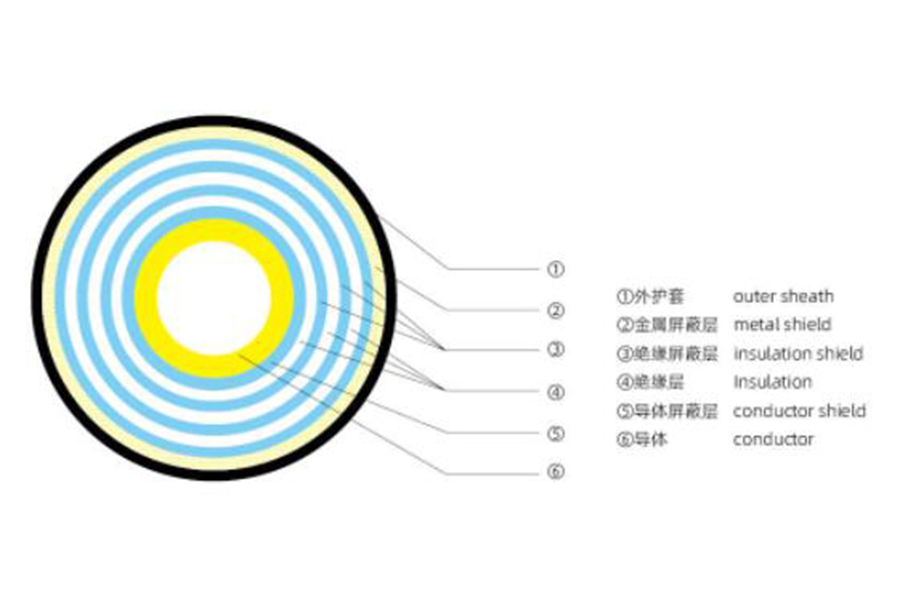

Ürün yapısı şematik diyagramı

Gerilim seviyesi (KV) Yalıtım kalınlığı (mm)
10 10
35 15
66 20
110 30
220 45

Çevresel kullanım koşulları
Yükseklik: ≤ 4000 metre
Ortam hava sıcaklığı minimum:-45 OC; En yüksek ortam hava sıcaklığı 60C'dir; Maksimum günlük sıcaklık farkı :35K
Güneş ışığı yoğunluğu: 100ow/m2 güneş ışığı radyasyonu
Maksimum rüzgar hızı: 40 m/s (yerden 10 m yükseklikten 10 dakikalık ortalama maksimum rüzgar hızı)
Ortamın bağıl nemi (25 °C'de): 24 saat içinde ölçülen ortalama bağıl nem %95'ten azdır; Ortalama aylık bağıl nem %90
Buz kalınlığı: buz kalınlığı 20 mm'yi geçmez
Sismik yoğunluk: 8 derece
Zemin yatay ivmesi: 0,20g
Dikey hızlanma: 0,15g
Frekans: 20Hz
Dayanıklılık süresi sinüs dalgasıdır: 3 döngü
Güvenlik faktörü: 167'den büyük
Kirlilik seviyesi: Belirtilen GB/T5582'ye göre kirlilik seviyesi - ciddi kirlilik tasarımı kaçak mesafesi 31 mm/kv'dir, dış terminal tırmanma cihazıyla kurulduktan sonra toplam tırmanma mesafesi 680 mm'den az değildir
Geçici aşırı gerilim: Aşırı gerilim süresi 24 saatte 8 saati geçmeyecek ve tüm yıl boyunca 125 saati geçmeyecektir.

Ürün yapısı ve gereksinimler
Vakumlu epoksi reçine dökme tüpü barası, otomatik çift sıvı karıştırmalı vakumlu yapıştırma makinesi, basınçla dökme ve oluşturulduktan sonra yüksek sıcaklıkta kürleme ile dökülür. İletken, iç koruma katmanı, yarı iletken oluklu kağıt, dış koruma katmanı, metal koruma katmanı ve dış koruma katmanı bir bütün olarak bölünemez, alev geciktirici, yaşlanma direnci, 30 yıllık servis ömrü.

Vakumlu epoksi reçine dökümünün tüp bara terminali bağlantısı bir kez oluşturulur ve bir bakır iletken ile entegre edilir. Orta bağlantı, gömülü bir paslanmaz çelik kasnak ile kaynaklanmıştır. Terminal bağlantısının sıcaklık artışı iletken gövdeninkinden daha azdır. Malzeme, baranın yapısal formu ve malzemesi ile tutarlıdır.

İletken malzemesi: T2Y ve üzeri dereceli bakır seçilmeli ve saf bakır borunun bakır içeriği ≥ %99,90 olmalıdır.

Vakumlu epoksi reçine dökümünün askılı tüp barasının maksimum açıklığı sM'den fazla değildir.

Tüp veri yolu metal bir koruma katmanına sahip olmalı ve metal koruma bakır örgülü şerit ve bakır şeritten yapılmalıdır.

Topraklama kablosu, bakır örgülü bant ve metal koruyucu tabaka ile güvenilir bir şekilde kaynaklanmıştır. Topraklama noktaları sahadaki topraklama sistemine güvenli bir şekilde bağlanmalıdır. Topraklama noktaları su geçirmez ve neme dayanıklı önlemlerle güçlendirilmelidir. Topraklama noktaları işaretlenmeli ve numaralandırılmalıdır.

Topraklama ekranının yalıtkan dış kapağı, nem ve nem girişini güvenilir bir şekilde önleyebilmelidir. Isıyla büzüşen izolasyon burçları kullanılabilir, bariz yerlerde faz renkleri (sarı, yeşil, kırmızı) kullanılır.

Şantiye inşaatlarında metal kaynaklara pas önleyici işlem uygulanmalıdır. Kullanılan tüm cıvata ve vidalar sıcak daldırma galvanizli malzemelerden yapılmıştır.

Vakumlu epoksi reçine dökülmüş tüp barasının terminal bağlantısı ile ekipman arasındaki bağlantı yumuşak bağlantı ve cıvatalı bağlantıdan oluşur.

İletken ucunun bindirme yüzeyine ilişkin gereksinimler: Düşük temas direnci ve korozyon önleme işlevi sağlamak için bakır borunun ucu yuvarlatılmış olmalı ve bakır boru ucunun bağlantı yüzeyi gümüş veya kalay ile kaplanmalıdır.


Yalıtımlı tüp baraları için tipik uygulama çözümleri

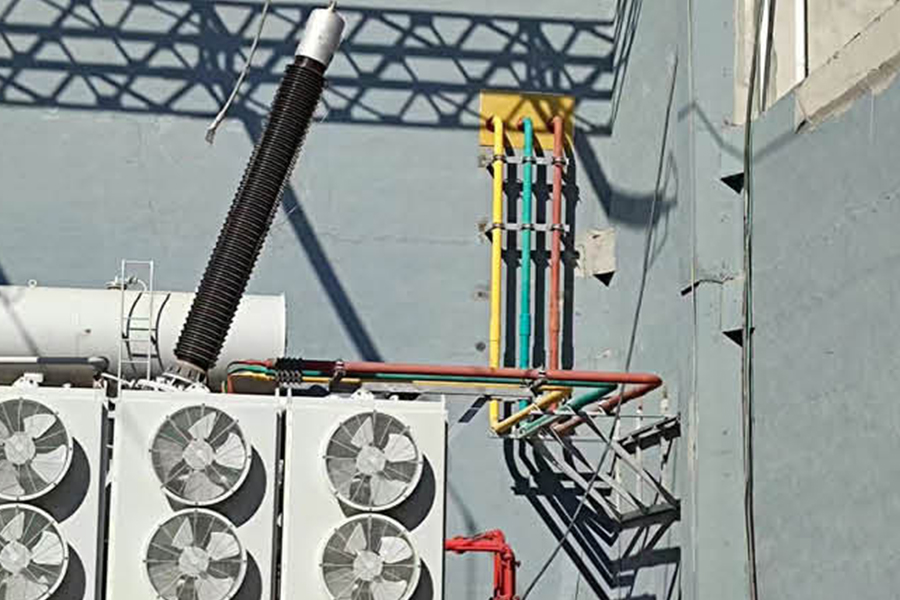

Yöntem 1: Ana transformatörü kontrol odasına bağlayın

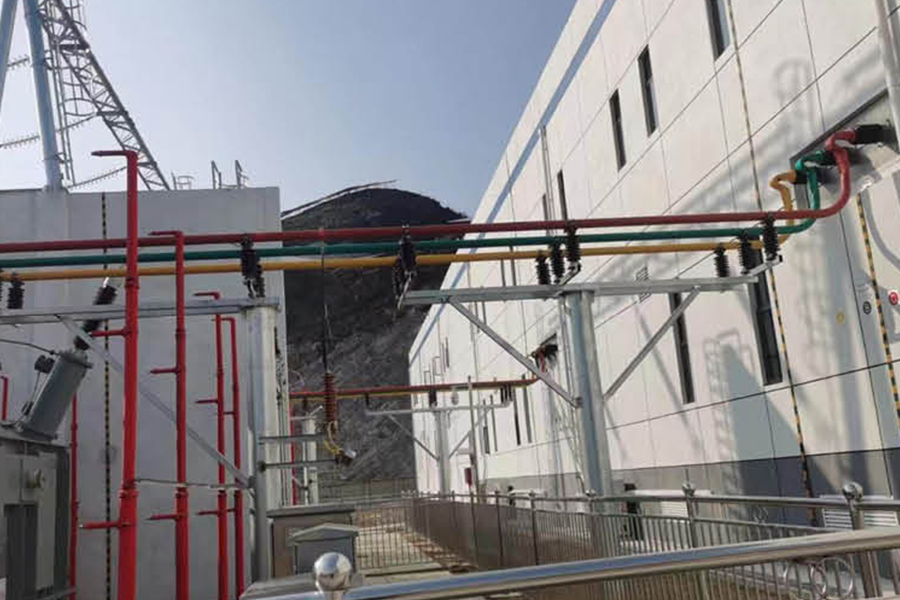

Bu, boru şeklindeki bara uygulamasının en yaygın yoludur. Bara, ana transformatörün alçak gerilim terminallerinden doğrudan
kontrol odasındaki şalter kabini terminalleri. Başlıca avantajları: Büyük akımlar için uygundur. Kablolama açık ve güzeldir ve tamamen yalıtılmış veya yarı yalıtılmış olabilir.

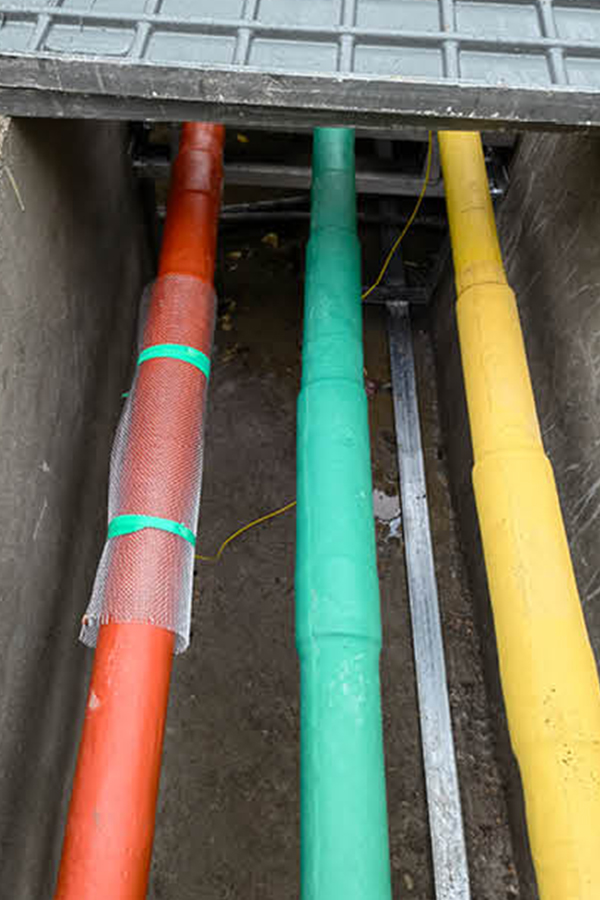

Yöntem 2: Bara bir kablo kanalından veya kablo asma katından geçirilir
Aşağıdaki şekil boru şeklindeki baraları uygulamanın başka bir yaygın yoludur. Baralar, yer altı kablo kanallarından şalter dolaplarına bağlanabilir
veya kablo asma katları ve ayrıca şalter dolapları arasındaki bağlantılar için de kullanılabilir. Bu bara tamamen yalıtılmıştır ve özellikle aşağıdaki durumlar için uygundur:
kablolamanın zor olduğu yerler.

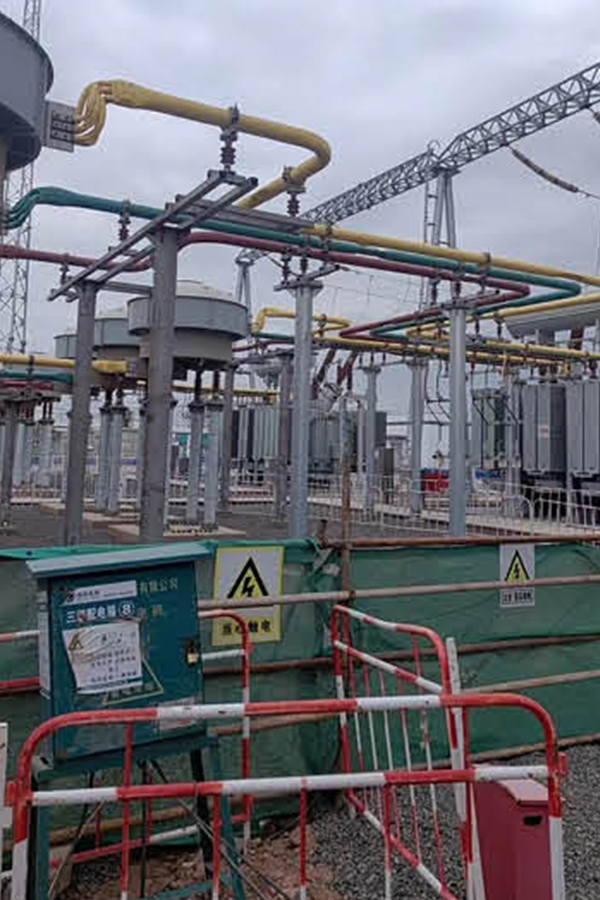

Yöntem 3: Boru şeklindeki baralar kablo kanallarından veya kablo asma katlarından geçirilir
Bu yöntem şalt dolabının üst kablo bağlantı yöntemidir. Ayrıca asma kat ve alt kablo bağlantısı aracılığıyla da bağlanabilir
yöntem. Kullanıcılar fiili duruma göre seçim yapabilir. Busbar tipi tam izolasyonludur.

Yöntem 4: Boru şeklindeki otobüs CNC izleme sistemi
Şirketimiz bunu kendisi geliştiriyor ve metrobüsün birçok teknik verisinin insansız akıllı izlemesini uyguluyor.

Yalıtımlı tüp barası

Çalışma Çevre Koşulları

Yükseklik: ≤4000 m

Sıcaklık Koşulları:  Minimum ortam hava sıcaklığı: 45°C；Maksimum ortam hava sıcaklığı: 60°C；Maksimum günlük sıcaklık değişimi: 35 K

Güneş Radyasyon Yoğunluğu: 1000 W/m²

Rüzgar Hızı Koşulları: Maksimum rüzgar hızı: 40 m/s

Nem Koşulları:  Günlük ortalama bağıl nem: ≤%95  ；Aylık ortalama bağıl nem: ≤%90

Buz Örtüsü Koşulları: Buz kalınlığı 20 mm'yi aşmayan

Sismik Koşullar:  Sismik yoğunluk: 8 derece; Yer yatay ivmesi: 0,20 g; Yer dikey ivmesi: 0,15 g; Frekans: 20 Hz; Sinüs dalgasına dayanma süresi: 3 döngü

Güvenlik Faktörü: 1,67'dan büyük

Önerilen Ürünler

Hakkımızda
Jiangsu Wopeng Power Technology Co., Ltd.
Jiangsu Wopeng Power Technology Co., Ltd.
Founded in June 2018, Jiangsu Wopeng Power Technology Co., Ltd. is a Custom Epoksi Reçine Döküm Borulu Bara Manufacturers and OEM Epoksi Reçine Döküm Borulu Bara Factory, it has rapidly grown into a specialized high-tech enterprise in the field of high and low voltage busbar systems.
Uzun yıllardır güç ekipmanı teknolojisiyle uğraşan endüstri uzmanlarından, üst düzey mühendislik ve teknik personelden ve deneyimli üretim uzmanlarından oluşan profesyonel bir ekip bir araya getiriyoruz.
Ana ürünlerimiz arasında bakır & alüminyum boru baraları, rüzgar enerjisi boru baraları, yoğun (kompakt) baralar ve kayan kontak hattı sistemleri yer almaktadır. Enerji santralleri, trafo merkezleri, rüzgar santralleri, demiryolu taşımacılığı ve endüstriyel tesisler için güvenilir enerji iletim yolları sağlayan 0,4 kV–35 kV tam yalıtımlı kapalı tüp baralar ve alçak gerilim dökme reçine otobüs yolu sistemlerinin Ar-Ge ve üretimine odaklanıyoruz.
Onur Belgesi
  • İşletme Lisansı
  • Faydalı Model Patent Belgesi
  • Faydalı Model Patent Belgesi
  • Faydalı Model Patent Belgesi
  • Faydalı Model Patent Belgesi
  • Faydalı Model Patent Belgesi
  • Faydalı Model Patent Belgesi
  • Faydalı Model Patent Belgesi
Haberler
Tamamen Yalıtımlı Borulu Bara Industry knowledge

1. Epoksi Reçine Döküm Borulu Bara Nedir?

Epoksi Reçine Döküm Borulu Bara hassas bir kalıplama işlemi yoluyla bir metal iletkenin (bakır veya alüminyum) etrafına epoksi reçine dökülerek üretilen, yüksek performanslı yalıtımlı iletken bir bileşendir. Orta ve yüksek gerilim güç dağıtım sistemlerinde temel bir parça olarak hizmet veren mükemmel elektrik yalıtımını, mekanik mukavemeti ve kirlilik önleme performansını birleştirir. Bir profesyonel Epoksi Reçine Döküm Borulu Bara Tedarikçisi karmaşık güç ortamlarında istikrarlı çalışmayı garantileyen, sıkı endüstriyel standartları karşılayan ürünler üretir.

(1) Temel Yapı ve Temel Performans

Epoksi Reçine Döküm Borulu Bara bir iletken çekirdek (iletkenlik ≥%63 IACS) ve bir epoksi reçine yalıtım katmanından (kalınlık 5-10 mm) oluşur. Arıza gerilimine sahiptir ≥30kV/mm , izolasyon direnci 1,0×10¹³Ω'un üzerindedir ve -30°C ile 130°C arasındaki çalışma sıcaklıklarına dayanabilir. Epoksi reçine tabakası yanıcı değildir (UL94 V-0 standardını karşılar) ve neme ve kimyasal korozyona karşı güçlü bir dirence sahiptir.

2. Epoksi Reçine Döküm Borulu Bara Nerede Kullanılır?

Üstün yalıtımı ve stabilitesi nedeniyle Epoksi Reçine Döküm Borulu Bara Yüksek güvenlik ve güvenilirlik gerektiren senaryolarda yaygın olarak kullanılır; bunlar arasında başlıca aşağıdakiler yer alır:

  • Transformatörler, devre kesiciler ve şalt cihazları arasındaki bara bağlantıları için kullanılan orta ve yüksek gerilim trafo merkezleri (10kV-35kV).
  • Özellikle yüksek nemli veya tozlu endüstriyel ortamlarda, iç mekan güç dağıtım kabinleri ve kontrol panelleri.
  • Yangın güvenliği ve yalıtım stabilitesinin kritik olduğu yüksek binalar, hastaneler ve veri merkezlerindeki güç sistemleri.
  • Yenilenebilir enerji istasyonları (güneş, rüzgar) ve endüstriyel tesisler (petrokimya, metalurji), zorlu çalışma koşullarına uyum sağlar.

Güvenilir Epoksi Reçine Döküm Borulu Bara Tedarikçisi çeşitli kurulum senaryolarına ve voltaj gereksinimlerine uyacak şekilde farklı iletken boyutları ve yalıtım kalınlıkları dahil olmak üzere özelleştirilmiş özellikler sağlar.

3. Diğer Yalıtımlı Baralarla Performans Karşılaştırması

Epoksi Reçine Döküm Borulu Bara ve Diğer Yalıtımlı Baraların Performans Karşılaştırması
Bara Tipi Arıza Gerilimi Yangına Dayanıklılık Nem Direnci
Epoksi Reçine Döküm Borulu Bara ≥30kV/mm UL94 V-0 (Yanıcı değildir) Mükemmel
Silikon Kauçuk Yalıtımlı Bara ≥25kV/mm UL94 V-1 İyi
PVC Yalıtımlı Bara ≤15kV/mm UL94V-2 Zayıf

Epoksi Reçine Döküm Borulu Bara Arıza voltajı ve yangına dayanıklılık açısından bariz avantajlara sahiptir ve bu da onu yüksek güvenlikli güç dağıtım senaryoları için tercih edilen seçenek haline getirmektedir. Bir profesyonel Epoksi Reçine Döküm Borulu Bara Tedarikçisi önemli enerji projelerinin katı gereksinimlerini karşılamak için tutarlı ürün kalitesi sağlar.

4. Sıkça Sorulan Sorular

S1: Epoksi Reçine Döküm Borulu Bara'nın servis ömrü nedir?

C: Normal çalışma koşullarında hizmet verebilir 30-40 yıl , istikrarlı performans ve belirgin yaşlanma yok.

S2: Güvenilir bir Epoksi Reçine Döküm Borulu Bara tedarikçisi nasıl seçilir?

C: Ürün tipi test raporları, gelişmiş döküm ekipmanları ve güç sistemi uygulamalarındaki zengin deneyim ile tedarikçilere öncelik verin.

S3: Dış ortamlarda kullanılabilir mi?

C: Esas olarak iç mekan kullanımı için uygundur; Anti-UV işlemine sahip dış mekan modelleri profesyonel tedarikçilerden temin edilebilir.

S4: Bu baranın maksimum akım taşıma kapasitesi nedir?

C: Standart modeller maksimuma kadar taşıyabilir. 3500A , daha büyük mevcut gereksinimler için özelleştirilmiş seçeneklerle.
