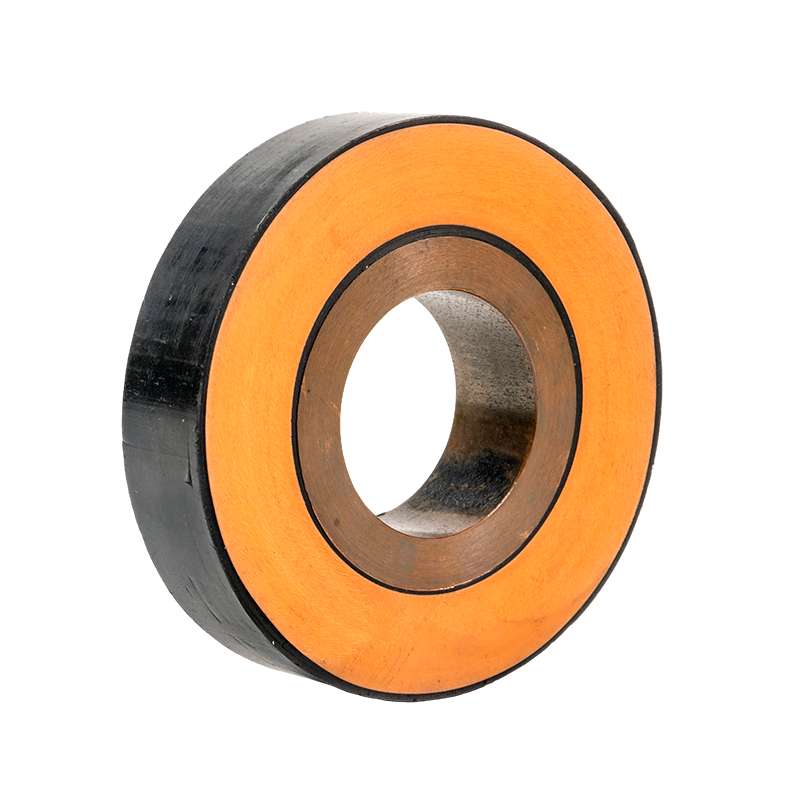

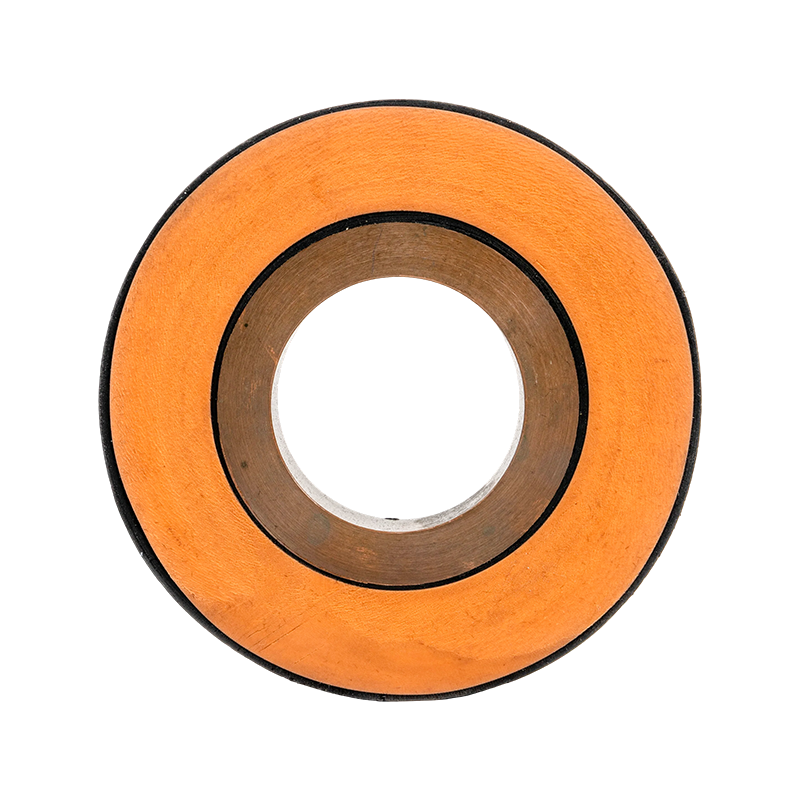

EPDM Silikon Kauçuk Borulu Bara

EPDM silikon kauçuk boru şeklindeki bara, kompozit korumalı yalıtım yapısal tasarımını benimser. Polimer ekstrüzyon teknolojisi sayesinde, boru şeklindeki bakır veya alüminyum iletken, iletken koruyucu, yalıtım katmanı ve yalıtım koruyucu tek bir işlemde birlikte ekstrüzyona tabi tutularak tel için hem iletken akım taşıma hem de korumalı yalıtım işlevleri elde edilir. EPDM silikon kauçuk boru şeklindeki bara, iç ve dış koruyucu katmanlar ile yalıtım katmanı arasında sıkı ve boşluksuz arayüzler sağlayan üç katmanlı ko-ekstrüzyon teknolojisi kullanılarak üretilir. Birincil yalıtım malzemesi etilen propilen dien monomer (EPDM) kauçuktur, iletken katı bir bakır borudur, metal koruyucu katman bakır folyodan yapılmıştır, dış kılıf poliolefin polimer yalıtımdan oluşur ve bağlantı noktaları, tüm hat boyunca tam yalıtım elde etmek için korumalı bir tasarıma sahiptir.

Bize Ulaşın +
ÖNV：Epoksi Reçine Döküm Borulu Bara SONRAKİ：Sonraki ürün yok
  • Ürün Detayları
  • Özellikler
  • Bize Ulaşın

Teknik Avantajlar

Üç Katmanlı Birlikte Ekstrüzyon Teknolojisi: İletken koruyucu, yalıtım katmanı ve yalıtım koruyucu aynı anda ekstrüde edilir ve oluşturulur, böylece katmanlar arasında sıkı ve boşluksuz arayüzler sağlanır ve genel ürün performansı önemli ölçüde artar.


Optimize Edilmiş Elektrik Alanı Tasarımı: Terminaller, elektrik alanını stres konileri aracılığıyla voltaj konsantrasyon noktalarında yeniden dağıtan, elektrik alanı yoğunluğunu azaltan ve deşarj ve yalıtım hasarını en aza indiren, prefabrik bir soğukta büzüşen yapı kullanır.


Güvenilir Bağlantı ve Akım Taşıma Kapasitesi: Terminal adaptörleri, dairesel bakır boru iletkeninden esnek genleşme bağlantılarına sorunsuz geçiş sağlayarak uçlardaki sıcaklık artışını azaltır ve iletkenin akım taşıma kapasitesini sağlar. Ara bağlantılarda iletkenler için paslanmaz çelik iç kovan bağlantıları kullanılır, iki adet yarı dairesel bağlantı barası ile harici olarak sabitlenir ve dört adet paslanmaz çelik C-kelepçe özel aleti kullanılarak sıkılır ve kaynak yapılır, böylece iletken akım taşıma kapasitesi sağlanır ve deformasyon önlenir.


Kompakt ve Su Geçirmez Yapı: Bağlantı noktaları kompakttır ve kurulumu kolaydır. Özel olarak su geçirmez ara bağlantılar, baranın kısa süreli su altında çalışmasını destekler.


Ürün yapısı ve gereksinimler
Kompozit ekranlı yalıtımlı boru şeklindeki bara, baranın iletim akımını ve ekran yalıtımını gerçekleştirmek için polimer tarafından ekstrüde edilmiş boru şeklinde (bakır veya alüminyum) bara iletkeni ve iletken ekran, yalıtım, yalıtım ekranı vb.'nin bir kombinasyonudur.

Ana hammadde seçimi: iletken bakır sert boru (özel olarak özelleştirilmiş), iç ekran, dış ekran, EPDM kauçuk, metal koruyucu katman, bakır folyo, dış kılıf ve poliolefin polimer izolasyon.
Çekirdek teknolojisi: üç katmanlı ortak ekstrüzyon teknolojisi - ekstrüzyon kalite güvencesi, iç ve dış koruma ve yalıtım arasındaki arayüz, yalıtımlı tüp veriyolunun performansını büyük ölçüde artıran, boşluk olmadan sıkıdır; Yalıtımlı tüp bara bağlantı teknolojisi, ürünü tamamlamak için korumalı tüp bağlantı noktasını benimser.

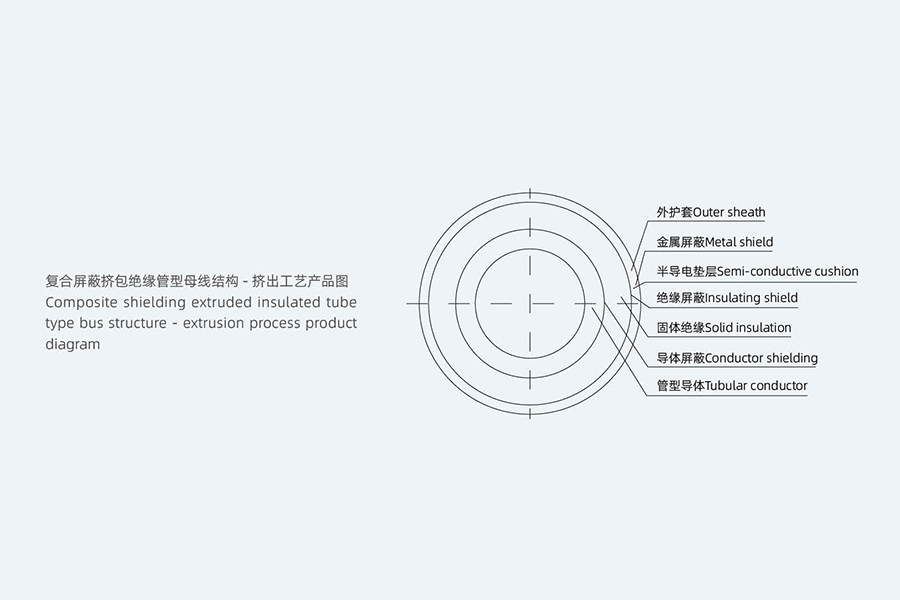

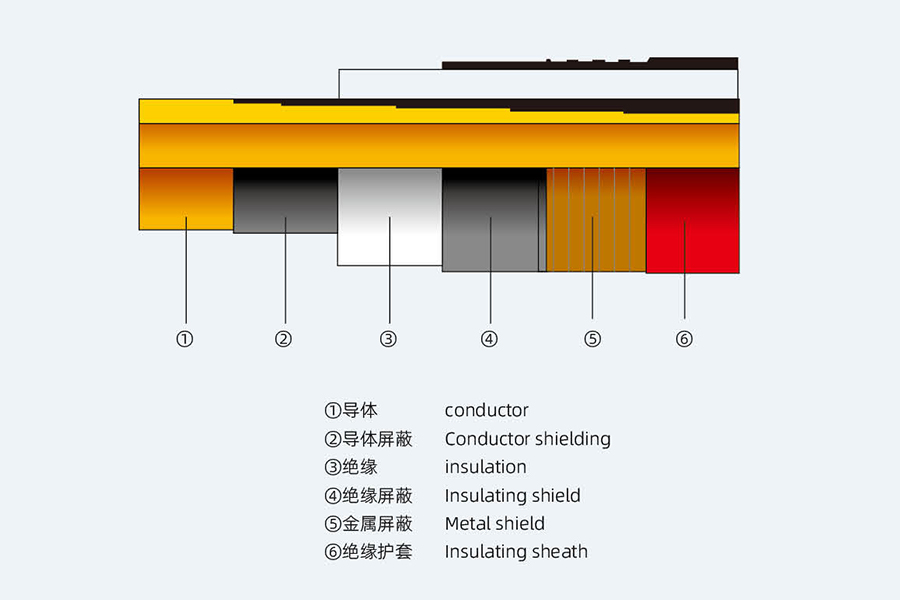

Ürün yapısı çizimi

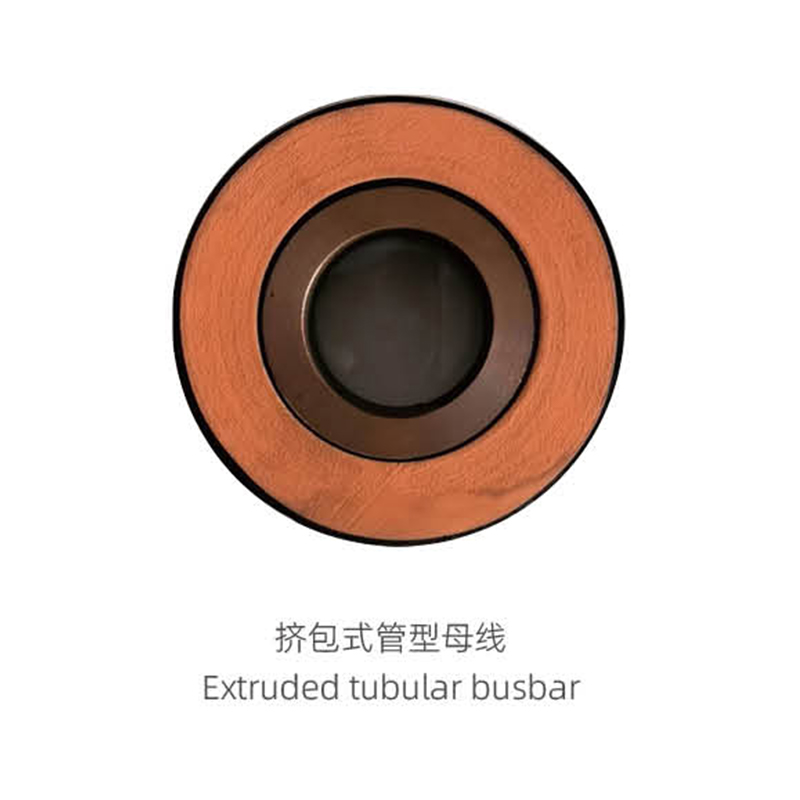

Ekstrüde yalıtımlı tüp tipi baranın avantajları

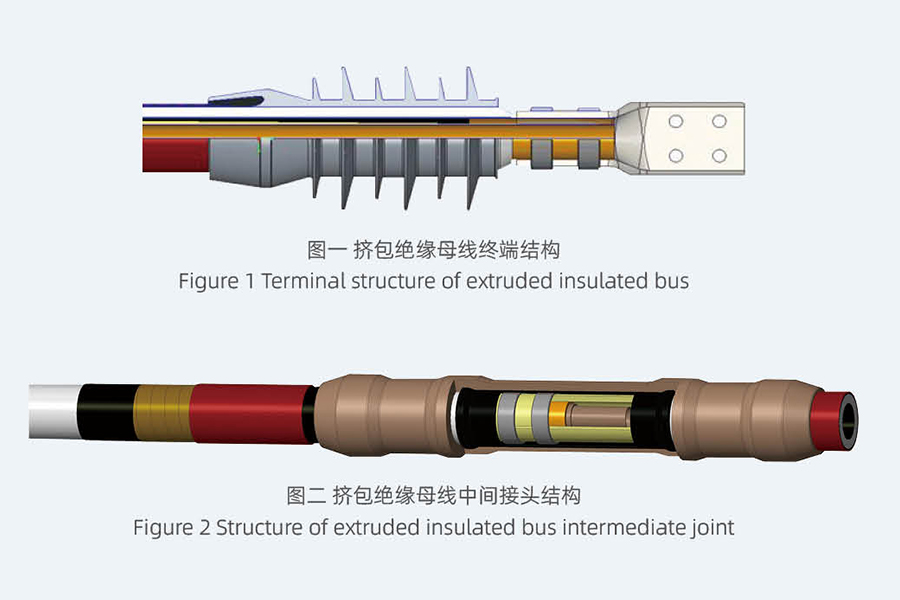

Terminal adaptörü, yuvarlak iletken bakır boruyu yumuşak genleşme bağlantısı bağlantı ucuna bağlayarak yuvarlaktan kareye yumuşak bir geçiş sağlar, uç sıcaklık artışını azaltır ve iletkenin akım taşıma kapasitesini sağlar. Stres konisi, prefabrik soğuk büzüşmeli terminalin voltaj konsantrasyonundaki elektrik alanı dağılımını değiştirmek, elektrik alan yoğunluğunu azaltmak, ürün deşarjını azaltmak, yalıtım hasarını azaltmak, tüp veriyolunun performansını artırmak, tüp veriyolunun çalışma ömrünü sağlamak ve arıza kaza oranını azaltmak için kullanılır.

Yalıtımlı tüp tipi baranın üretim teknolojisi
Bağlantının avantajları: küçük yapı, kurulumu kolay, özel işlemden sonra kısa bir süre suya daldırılabilir, boru barasının geometrik şeklini değiştirerek elektrik alanı dağılımını değiştirmek, elektrik alan gücünü azaltmak, korona oluşumu olasılığını azaltmak, yalıtım hasarını azaltmak, tüp barasının performansını artırmak, tüp barasının çalışma ömrünü sağlamak, arıza kaza oranını azaltmak için.

Genel kurallar
Bu teknik şartname, kompozit ekranlamalı, tamamen yalıtımlı bakır baraya uygulanabilir ve işlev, yapı, performans, kurulum ve test açısından teknik gereksinimleri ortaya koyar.
Bu teknik şartname asgari teknik gereksinimlerdir, tüm teknik detayları belirtmez, ilgili standart ve spesifikasyonların hükümlerini tam olarak aktarmaz. Yüklenici, bu teknik şartnameye ve ilgili ulusal standartlara uygun, yüksek kaliteli ürünler sağlayacaktır.


Yalıtımlı tüp baraları için tipik uygulama çözümleri

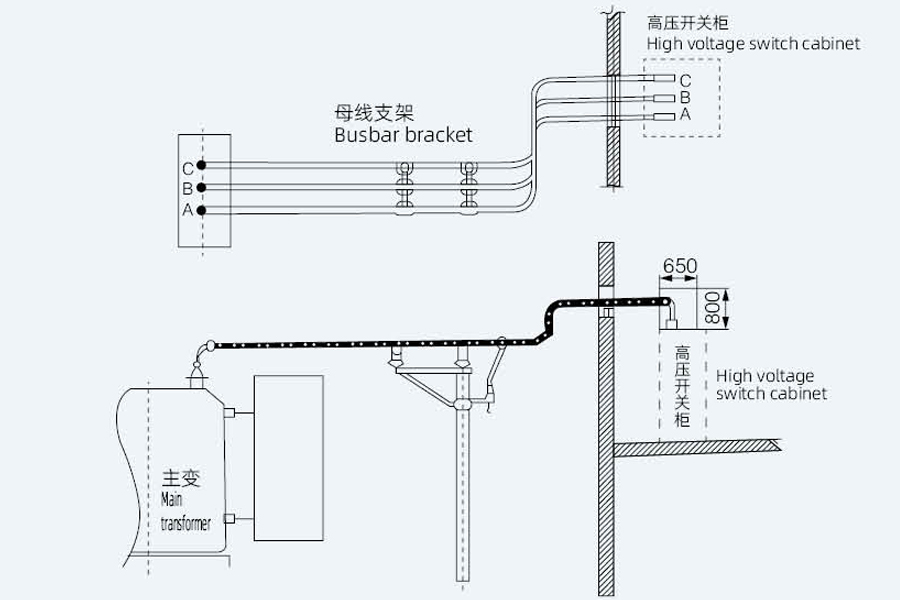

Yöntem 1: Ana transformatörü kontrol odasına bağlayın
Bu, boru şeklindeki bara uygulamasının en yaygın yoludur. Bara, ana transformatörün alçak gerilim terminallerinden doğrudan
kontrol odasındaki şalter kabini terminalleri. Başlıca avantajları: Büyük akımlar için uygundur. Kablolama açık ve güzeldir ve tamamen yalıtılmış veya yarı yalıtılmış olabilir.

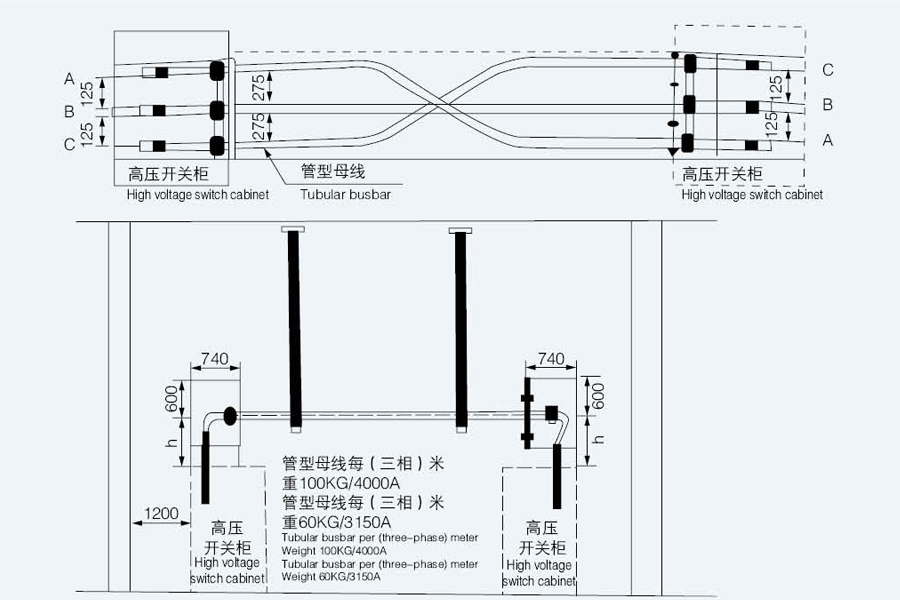

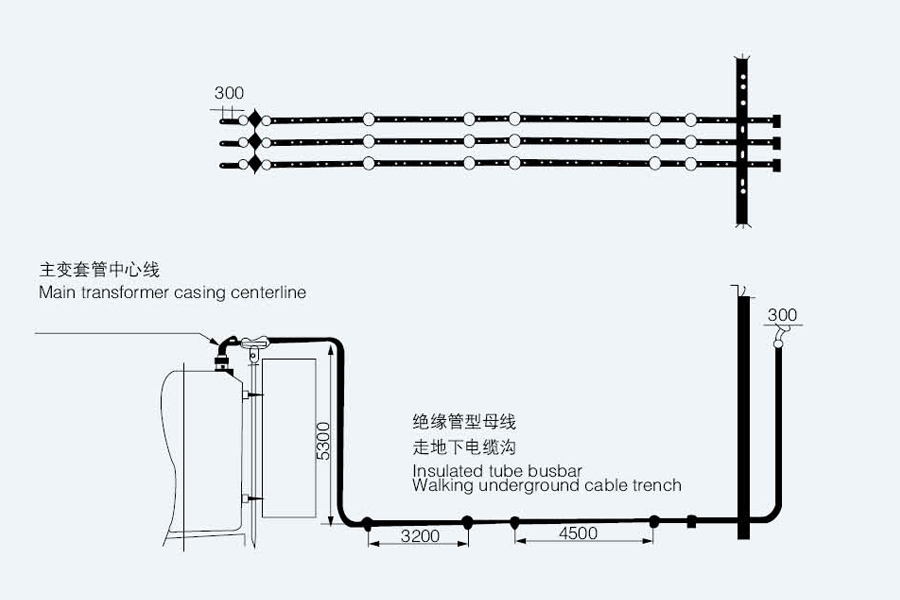

Yöntem 2: Bara bir kablo kanalından veya kablo asma katından geçirilir
Aşağıdaki şekil boru şeklindeki baraları uygulamanın başka bir yaygın yoludur. Baralar, yer altı kablo kanallarından şalter dolaplarına bağlanabilir
veya kablo asma katları ve ayrıca şalter dolapları arasındaki bağlantılar için de kullanılabilir. Bu bara tamamen yalıtılmıştır ve özellikle aşağıdaki durumlar için uygundur:
kablolamanın zor olduğu yerler.

Yöntem 3: Boru şeklindeki baralar kablo kanallarından veya kablo asma katlarından geçirilir
Bu yöntem şalt dolabının üst kablo bağlantı yöntemidir. Ayrıca asma kat ve alt kablo bağlantısı aracılığıyla da bağlanabilir
Yöntem. Kullanıcılar fiili duruma göre seçim yapabilir. Busbar tipi tam izolasyonludur.

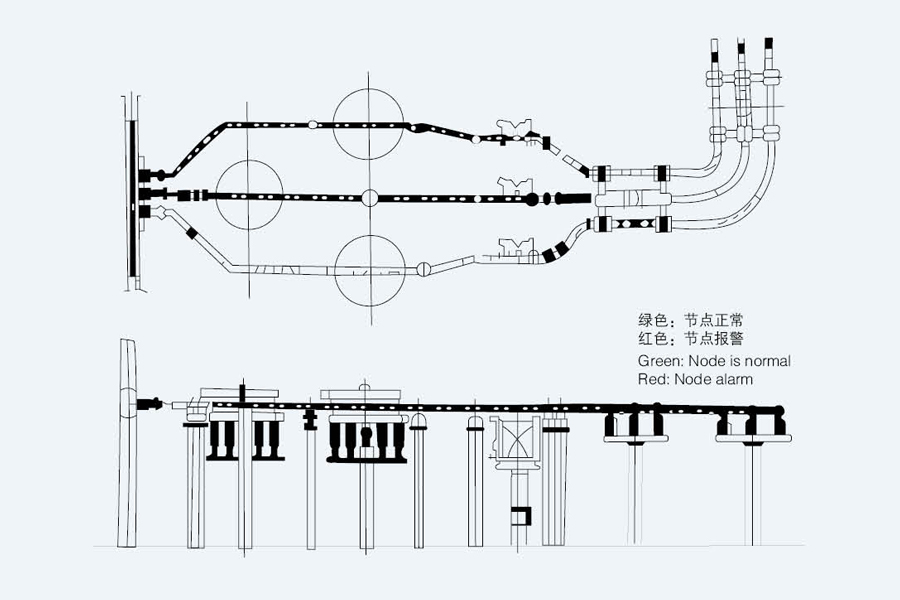

Yöntem 4: Boru şeklindeki otobüs CNC izleme sistemi
Şirketimiz bunu kendisi geliştiriyor ve metrobüsün birçok teknik verisinin insansız akıllı izlemesini uyguluyor.

Yalıtımlı tüp barası

Prefabrik Soğukta Büzüşen Ara Birleşimlerin Avantajları

Compact structure, easy to install.


Boru şeklindeki bara bağlantısının voltaj konsantrasyon noktalarındaki elektrik alanı dağılımını, geometrik şeklini değiştirerek değiştirir, böylece elektrik alan yoğunluğunu azaltır.


Korona deşarjı olasılığını en aza indirmeyi, yalıtım hasarını azaltmayı ve boru şeklindeki baranın performansını iyileştirmeyi amaçlar.


Boru şeklindeki baranın çalışma ömrünü garanti eder ve arıza kazalarını azaltır.


İletkenler arasındaki doğrudan temas, iki yarım daire bara ile dışarıdan bağlanan paslanmaz çelik iç manşonlar aracılığıyla sağlanır. Dört adet paslanmaz çelik C-kelepçe, özel alet kalıpları kullanılarak sıkılır ve kaynaklanır, böylece iletken akım taşıma kapasitesi sağlanır ve deformasyon önlenir.


Su geçirmezlik işleminden sonra ara bağlantılar, baranın suya batırılmış durumdayken kısa süreliğine çalışmasına olanak tanır.

Önerilen Ürünler

Hakkımızda
Jiangsu Wopeng Power Technology Co., Ltd.
Jiangsu Wopeng Power Technology Co., Ltd.
Founded in June 2018, Jiangsu Wopeng Power Technology Co., Ltd. is a Custom EPDM Silicone Rubber Tubular Bus Bar Manufacturer and OEM High Voltage EPDM Silicone Rubber Tubular Bus Bar Factory, it has rapidly grown into a specialized high-tech enterprise in the field of high and low voltage busbar systems.
Uzun yıllardır güç ekipmanı teknolojisiyle uğraşan endüstri uzmanlarından, üst düzey mühendislik ve teknik personelden ve deneyimli üretim uzmanlarından oluşan profesyonel bir ekip bir araya getiriyoruz.
Ana ürünlerimiz arasında bakır & alüminyum boru baraları, rüzgar enerjisi boru baraları, yoğun (kompakt) baralar ve kayan kontak hattı sistemleri yer almaktadır. Enerji santralleri, trafo merkezleri, rüzgar santralleri, demiryolu taşımacılığı ve endüstriyel tesisler için güvenilir enerji iletim yolları sağlayan 0,4 kV–35 kV tam yalıtımlı kapalı tüp baralar ve alçak gerilim dökme reçine otobüs yolu sistemlerinin Ar-Ge ve üretimine odaklanıyoruz.
Onur Belgesi
  • İşletme Lisansı
  • Faydalı Model Patent Belgesi
  • Faydalı Model Patent Belgesi
  • Faydalı Model Patent Belgesi
  • Faydalı Model Patent Belgesi
  • Faydalı Model Patent Belgesi
  • Faydalı Model Patent Belgesi
  • Faydalı Model Patent Belgesi
Haberler
Tamamen Yalıtımlı Borulu Bara Industry knowledge

1. EPDM Silikon Kauçuk Borulu Bara Nedir?

EPDM Silikon Kauçuk Borulu Bara metal iletken çekirdeği EPDM silikon kauçuk dış yalıtım katmanıyla birleştiren özel yalıtımlı iletken bileşendir. Mükemmel yalıtım, hava koşullarına dayanıklılık ve mekanik dayanıklılığı bir araya getirerek yüksek voltajlı güç dağıtım sistemleri için tasarlanmıştır. Bir profesyonel EPDM Silikon Kauçuk Borulu Bara Tedarikçisi dahil olmak üzere endüstriyel standartları karşılayan ürünler üretir. Yüksek gerilim EPDM Silikon Kauçuk Borulu Bara orta ve yüksek gerilim senaryoları için (10kV-35kV).

(1) Temel Yapı ve Temel Özellikler

EPDM Silikon Kauçuk Borulu Bara bakır veya alüminyum iletken çekirdek (iletkenlik ≥%60 IACS) ve 3-8 mm kalınlığında EPDM silikon kauçuk yalıtım katmanından oluşur. Arıza voltajına dayanabilir ≥25kV/mm , çalışma sıcaklığı -40°C ila 120°C arasındadır ve ozon, UV radyasyonu ve kimyasal korozyona karşı mükemmel dirence sahiptir.

2. EPDM Silikon Kauçuk Borulu Bara'nın Ana Kullanım Alanları

Üstün izolasyonu ve çevresel adaptasyonu sayesinde EPDM Silikon Kauçuk Borulu Bara Güç sistemlerinde ve endüstriyel uygulamalarda yaygın olarak kullanılmaktadır; başlıcaları:

  • Şalt donanımı, transformatörler ve devre kesiciler arasındaki bara bağlantıları için kullanılan orta ve yüksek gerilim trafo merkezleri (10kV-35kV).
  • Yağmur, kar ve güçlü güneş ışığı gibi zorlu hava koşullarına uyum sağlayan dış mekan güç dağıtım sistemleri.
  • Korozyon direnci ve izolasyon stabilitesinin gerekli olduğu endüstriyel tesisler (metalurji, kimya, elektronik).
  • Enerji üretim ekipmanlarını dağıtım şebekelerine bağlayan yenilenebilir enerji istasyonları (güneş, rüzgar).

Güvenilir EPDM Silikon Kauçuk Borulu Bara Tedarikçisi farklı kurulum alanlarına ve voltaj gereksinimlerine uyacak şekilde özelleştirilmiş özellikler sunarak güvenli ve istikrarlı güç iletimi sağlar.

3. Geleneksel Yalıtımlı Baralarla Performans Karşılaştırması

EPDM Silikon Kauçuk Borulu Bara ve Geleneksel Yalıtımlı Baraların Performans Karşılaştırması
Bara Tipi Arıza Gerilimi Hava Şartlarına Direnç Servis Ömrü
EPDM Silikon Kauçuk Borulu Bara ≥25kV/mm Mükemmel (UV/ozona dayanıklı) 25-35 yıl
PVC Yalıtımlı Bara ≤15kV/mm Zayıf (UV yaşlanmaya eğilimli) 10-15 yıl
Seramik Yalıtımlı Bara ≥30kV/mm İyi (kırılgan) 20-25 yıl

Yüksek gerilim EPDM Silikon Kauçuk Borulu Bara Dengeli performansıyla öne çıkıyor; hava koşullarına PVC'den daha iyi dayanıklılık ve seramikten daha yüksek esneklik, bu da onu dış mekan ve endüstriyel yüksek voltaj uygulamaları için ideal kılıyor.

4. Sıkça Sorulan Sorular

S1: EPDM Silikon Kauçuk Borulu Bara hangi voltaj aralığına uygundur?

A: Esas olarak şunun için kullanılır: 10kV-35kV Daha yüksek voltaj seviyeleri için özelleştirilmiş seçeneklerle orta ve yüksek voltajlı güç sistemleri.

S2: Güvenilir bir EPDM Silikon Kauçuk Borulu Bara tedarikçisi nasıl seçilir?

C: Yalıtım performansı test raporlarına, istikrarlı EPDM malzeme kalitesine ve özelleştirilmiş üretim yeteneklerine sahip tedarikçileri seçin.

S3: Kıyı veya aşındırıcı ortamlarda kullanılabilir mi?

C: Evet, EPDM silikon kauçuk tabakası, kıyı ve kimyasal endüstriyel ortamlara uygun, güçlü korozyon direncine sahiptir.

S4: Bu baranın maksimum akım taşıma kapasitesi nedir?

C: Standart modeller maksimuma kadar taşıyabilir. 3000A , profesyonel tedarikçilerin sunduğu daha büyük kapasite seçenekleriyle.
