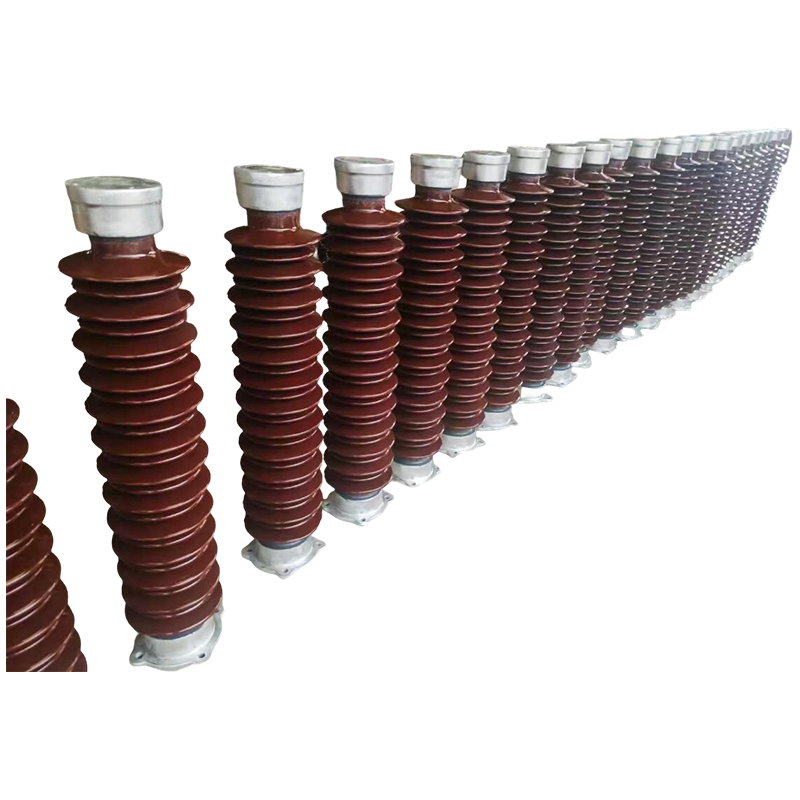

Mesaj İzolatörü

Teknik Avantajlar

Basitleştirilmiş Yapı ve Kolay Kurulum: Yalıtımlı boru şeklindeki bara, doğrudan çelik yapılara veya beton desteklere sabitlenerek duvar burçlarına ve direk izolatörlerine olan ihtiyacı ortadan kaldırır. ≥275 mm aralıklı özel boru şeklindeki bara braketleriyle desteklenen açık kurulum yöntemini benimser. Açıklık 6 m ila 13 m arasında olduğunda sabit braketler takılır.

Yüksek Mekanik Mukavemet ve Geniş Destek Aralığı Yalıtımlı boru şeklindeki baranın izin verilen gerilimi, dikdörtgen baraların dört katıdır ve önemli kısa devre akımlarına dayanabilmesini sağlar. 50 kA kısa devre akımı altında, Φ100×6 mm boru şeklindeki bara, 9 metreye kadar asılı açıklığa ulaşır ve bara braketi desteğiyle açıklık 13 metreye ulaşabilir. Bara doğrudan yüksek gerilim odalarına, iç mekan akım sınırlama reaktörlerine veya 10 kV şalt dolaplarına bağlanabilir, böylece ilgili direk izolatörlerine, bara bağlantı parçalarına ve yapısal temellere olan ihtiyaç azalır.

Güçlü Sismik Performans: Ürün tasarımı, 0,20 g yatay ivmeye, 0,15 g dikey ivmeye, 20 Hz titreşim frekansına ve üç sinüs dalgası döngüsüne toleransa dayanan sismik koşulları dikkate alır. Güvenlik faktörü 1,67'yi aşarak eş zamanlı sismik ve kısa devre koşullarında normal çalışmayı sağlar.

Mükemmel Çevresel Uyumluluk: ≤4000 metre rakımlar ve kirlilik şiddeti sınıfı V (ağır kirlilik) olan ortamlar için uygundur, tasarım kaçak mesafe oranı 31 mm/kV'dir. Dış mekan terminallerine kaçak genişleticiler monte edildikten sonra toplam kaçak mesafesi 680 mm'den az olmaz.

Özellikler

Yapısal Basitleştirmenin Değeri
Geleneksel bara sistemlerinde direk izolatörleri, mekanik destek ve elektrik yalıtımı gibi ikili işlevlere hizmet eder. Boru şeklindeki baraları doğrudan çelik yapısal desteklere sabitleyen yenilikçi tasarımlar sayesinde, kullanılan yalıtkanların sayısı azaltılmakla kalmaz, aynı zamanda sistem yapısı da temelden basitleştirilir. Bu, ayrı bileşenlerden entegre sistemlere doğru gelişen teknolojik eğilimi yansıtarak kurulum karmaşıklığını ve potansiyel arıza noktalarını azaltır.

Çevresel Uyumluluk Gereksinimleri
Direk izolatörleri, özellikle kirlilik önleme flashover performanslarının kritik bir gösterge haline geldiği Sınıf V'e kadar kirlilik seviyelerine sahip ağır koşullar altında, zorlu ortamlarda uzun vadeli istikrarlı çalışma gereksinimlerini karşılamalıdır. Baraka tasarımının optimize edilmesi, hidrofobik malzemelerin kullanılması ve sızıntı mesafesinin sıkı bir şekilde kontrol edilmesiyle kıyı ve endüstriyel kirlilik alanları gibi özel ortamlarda güvenilir yalıtım performansı sağlanır.

Kurulum ve Bakımın Karşılaştırmalı Analizi
Temel inşaatı, tesviye hizalaması ve çok noktalı sabitleme gibi geleneksel direk izolatörlerinin kurulumu için gereken karmaşık prosedürlerle karşılaştırıldığında entegre boru şeklindeki bara sistemleri, standartlaştırılmış braket kurulum yöntemlerini benimser ve inşaat sürelerini önemli ölçüde kısaltır. Bakım açısından, geleneksel izolatörler düzenli kirlenme temizliği, çatlak tespiti ve elektrik testi gerektirirken, boru şeklindeki baraların tamamen kapalı tasarımı bakım sıklığını ve maliyetlerini önemli ölçüde azaltır.

Malzeme ve Proses Teknik Özellikleri
Modern direk izolatörleri öncelikle yüksek mukavemetli elektrikli porselen, sertleştirilmiş cam veya kompozit malzemeler kullanılarak üretilir. Bunlar arasında kompozit izolatörler mükemmel hidrofobiklik, yüksek patlama direnci ve hafiflik gibi avantajlar sunar.
