PTFE Borulu Bara Nedir？

PTFE boru şeklinde bara iletken olarak metal bir boru (tipik olarak bakır veya alüminyum), birincil yalıtım ortamı olarak PTFE odaklı film ve çok katmanlı bir koruyucu yapı oluşturmak için hassas bir mekanik sarma işlemi kullanan yüksek voltajlı bir güç aktarım cihazıdır. Temel özellikleri şunları içerir: yoğun, boşluksuz sürekli bir dielektrik oluşturmak için katmanlar arasında silikon yağıyla kaplanmış PTFE filmler; en az bir konfigürasyon 5 kapasitif koruma katmanı (sıfır potansiyelli, kademeli ve topraklanmış koruyucu katmanlar dahil); ve optimize edilmiş elektrik alanı dağıtımı ve gelişmiş kaçak performansı elde etmek için silikon kauçuk kaçak uzatma bileşenleri.

Bu tip baralar sıcaklık aralığında çalışır. -60°C ila 250°C , koruma derecesine ulaşır IP68 ve mükemmel korozyon direnci ve yüksek/düşük sıcaklık toleransı sunarak zorlu çalışma ortamları için özel olarak üretilmiştir.

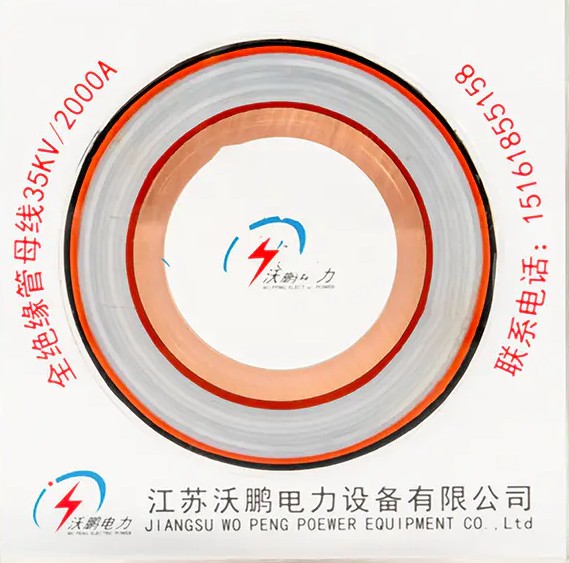

Yapısal Analiz: Beş Katmanlı Koruma Sisteminin Hassas Tasarımı

PTFE boru şeklindeki baranın yalıtım yapısı, her katmanın belirli elektriksel ve mekanik işlevleri yerine getirdiği, içten dışa katmanlı bir koruma konseptini benimser:

İletken Katmanı ve Isı Yayılım Yapısı

İletken tipik olarak ≥%99,90 bakır içeriğine sahip T2Y yüksek saflıkta bakır boru kullanır. Aynı kesitteki dikdörtgen iletkenlerle karşılaştırıldığında, boru şeklindeki yapı yüzey alanını arttırır. %40 ve mevcut yoğunluk dağılımı tekdüzeliğini iyileştirir %60 . Mühendislik testlerinde 4000A taşıyan Φ200×10mm bakır boru bara sıcaklık artışı gösterdi 15°C geleneksel kablolardan daha düşüktür. İçi boş yapı, cilt etkisi katsayısını Kf≤1 tutar ve AC direncini azaltır. %35 dikdörtgen iletkenlerle karşılaştırıldığında; Φ300 × 15mm spesifikasyonu sürekli olarak taşıyabilir 12000A .

Birincil Yalıtım Katmanı: PTFE Odaklı Film

Birincil yalıtım katmanı, silikon yağı ile emprenye edilmiş PTFE odaklı folyo film kullanır. PTFE moleküler zinciri, 485kJ/mol karbon-flor bağ enerjisine sahip sarmal bir düzenlemeyi benimser ve malzemeye son derece yüksek kimyasal stabilite kazandırır. Bu yalıtım katmanı sıcaklık aralığı boyunca stabil kalır. -250°C ila 340°C ; Günlük sıcaklık salınımının 80°C olduğu ortamlarda 10 yıl çalıştıktan sonra dielektrik kaybı yalnızca bir miktar artar %0,003 .

Çok Katmanlı Kapasitif Ekranlama Sistemi

Koruyucu katman yapısı tipik olarak şunları içerir:

• Sıfır Potansiyelli Koruyucu Katman : İletken yüzeyindeki elektrik alanını eşitlemek için iletken yüzeyine sıkı bir şekilde yapışır
• Kademeli Koruma Katmanı : 0,2 mm'lik örgülü bakır örgülü bant, Faraday kafesi etkisi oluşturarak bara yüzeyi elektrik alan gücünü 2,3 kV/mm'den 2,3 kV/mm'ye düşürür. 0,7kV/mm ve korona deşarjı risklerinin tamamen ortadan kaldırılması
• Topraklanmış Koruyucu Katman : Nihai güvenlik topraklama koruması sağlar

Silikon kauçuk kaçak uzatma bileşenlerinin konfigürasyonu, uç elektrik alanı dağıtımını daha da optimize ederek yüzey deşarjını önler.

Koruyucu Dış Katman

Dış katmanda poliolefin polimer kılıflar veya silikon kauçuk malzemeler kullanılır. IP68 koruma sınıfı, toz girişini tamamen önler ve uzun süreli su altında çalışmaya olanak tanır. Tuz püskürtme testlerinde 10 yıllık korozyon oranı ≤ 0,01 mm/yıl .

Malzeme Özellikleri: PTFE'nin Zorlu Ortamlara Uyarlanabilirliği

Baralar için birincil yalıtım malzemesi olan PTFE'nin performans avantajları benzersiz moleküler yapısından kaynaklanmaktadır:

PTFE'nin önemli termal ayrışmaya 380°C'de başladığını unutmayın; bu nedenle mühendislik uygulamaları, çalışma sıcaklıklarını 240°C'nin altında tutarak %10-15'lik bir sıcaklık güvenlik marjını korumalıdır. %0,1 kadar az bir yabancı madde, ısı bozulma sıcaklığını 12°C kadar azaltabilir, bu da malzeme saflık kontrolünü kritik hale getirir.

Performans Avantajları: Neden Borulu Yapıyı Seçmelisiniz?

Devrim niteliğinde Akım Taşıma Kapasitesi İyileştirmesi

İçi boş boru şeklindeki yapı, mevcut dağıtım modellerini temelden değiştirir. State Grid UHV proje test verileri, boru şeklindeki bara çözümlerinin akım taşıma kapasitesini şu şekilde artırdığını göstermektedir: %200 Geleneksel dikdörtgen baralarla karşılaştırıldığında. Prensip, boru şeklindeki iletkenlerdeki cilt etkisinin etkili bir şekilde bastırılmasında yatmaktadır, bu da daha düzgün bir akım dağılımı ve önemli ölçüde azaltılmış AC direnci ile sonuçlanır.

Mekanik Mukavemette Yapısal Avantajlar

Boru şeklindeki kesitin kesit modülü ulaşır 4 kez dikdörtgen baralarınki. Tek açıklıklı 13 metrelik destek yapılarında dayanabilir 50kA Deformasyon olmadan kısa devre akımı etkisi, braket kullanımını azaltır %60 Geleneksel çözümlerle karşılaştırıldığında. Bu özellik, ona geniş açıklıklı fabrikalar, trafo merkezleri ve hizmet tüneli projelerinde yeri doldurulamaz avantajlar sağlar.

Çevresel Uyumluluğun Kapsamlı Gelişimi

Dış koruma sistemi C5 düzeyindeki korozyon önleme sertifikasını geçer. Anti-UV üç renkli kılıflar, yoğun güneş ışığı altında ΔE≤3 (CIE Lab* standardı) renk farkı değişiklikleri gösterir. Koruyucu dış katman, 30 metrelik su derinliği basıncına ve deniz suyu erozyonuna dayanabilir ve tasarım hizmet ömrü 30 metreyi aşabilir. 30 yıl .

Uygulama Senaryoları: Karadan Derin Denize Kadar Kapsama

Yeni Enerji Enerji Üretimi

Açık deniz rüzgar santrali uygulamalarında, PTFE boru şeklindeki baralar geleneksel GIS ekipmanının yerini alarak trafo merkezi ayak izini azaltır. %40 . Titreşim önleyici tasarımı, Kategori 12 tayfunlarına, titreşim hızlanma toleransıyla dayanabilir. 5g . Fotovoltaik enerji santrallerinde, PTFE yalıtım katmanları günlük 80°C'lik sıcaklık dalgalanmalarına dayanabilir ve güvenilir DC yüksek voltaj iletimi sağlar.

Kimyasal ve Aşındırıcı Ortamlar

PTFE bilinen hemen hemen tüm asitlere, bazlara, organik çözücülere ve oksitleyicilere karşı direnç gösterebilir. Kimyasal üretim ortamlarında bara yüzeyleri kolaylıkla kirletici madde biriktirmez ve kimyasal korozyon nedeniyle yalıtım performansı bozulmaz. Doldurulmuş PTFE malzemelerinin mekanik ekipmanlarda uygulanması aynı zamanda yağlama yağı kirletici ürünler sorununu da çözmektedir.

Belediye Altyapı ve Özel Projeler

Denizaşırı tünellerde, entegre hizmet koridorlarında ve diğer nemli veya su altı ortamlarda IP68 koruma derecesi, baranın uzun süreli güvenilir şekilde çalışmasını sağlar. Kemerli bara tasarımları, kontrol edilen montaj toleransları ile bina yüzeylerine uyum sağlayabilir. ±1 mm Modern mimari estetik ve işlevselliğin ikili taleplerini karşılıyor.

Aşırı Sıcaklık Ortamları

Aşırı soğuk bölgelerde, PTFE -260°C ultra düşük sıcaklıklarda belirli bir esneklik derecesini korur; yüksek sıcaklıktaki endüstriyel ortamlarda, 260 ° C'deki çekme mukavemeti yaklaşık olarak kalır 5MPa (oda sıcaklığı değerinin yaklaşık 1/5'i), bükülme mukavemeti ile 1,4 MPa Acil durumlarda yapısal bütünlüğün sağlanması.

Teknolojinin Gelişimi ve Gelecek Yönleri

Akıllı İzleme Entegrasyonu

Yeni nesil PTFE boru şeklindeki baralar gerçek zamanlı iletken sıcaklığı izleme için yerleşik fiber optik sıcaklık izleme sistemlerini entegre edebilir. Mühendislik uygulamaları, bu teknolojinin potansiyel sıcak noktalara ilişkin erken uyarı sağlayabileceğini gösteriyor 48 saat başarısızlık oranlarının yılda 0,3'ten düşürülmesi 0,02/yıl . Gelecekteki yinelemeler, 128 işletim parametresinin gerçek zamanlı yüklenmesini ve öngörücü bakımı mümkün kılmak için 5G iletişim modüllerini entegre edecek.

Yeşil Malzeme Yükseltmesi

Geri dönüştürülmüş bakır malzemeler (bakır içeriği ≥%95 geri dönüştürülmüş malzeme) kullanan yeni nesil ürünler, karbon ayak izini şu oranda azaltır: %38 Veri merkezleri gibi karbona duyarlı senaryolarda geleneksel ürünlerle karşılaştırıldığında, düşük karbonlu güç ekipmanlarına yönelik küresel eğilime uyum sağlanıyor.

Süperiletken Teknoloji Araştırması

Laboratuvar aşamasındaki yüksek sıcaklık süperiletken bakır boru baraları halihazırda bu başarıyı elde etmiştir 20000A -196°C'de akım taşıma kapasitesi, ticari uygulamanın 2030 civarında olması bekleniyor ve bu da yüksek akım iletiminin teknik sınırlarını yeniden tanımlayacak.

Seçim, Çalıştırma ve Bakım Esasları

Pratik mühendislik uygulamalarında aşağıdaki teknik noktalara dikkat edilmelidir:

1. Et Kalınlığı Seçimi : Kimyasal boru hattı sızdırmazlık uygulamaları için, et kalınlığı ≥1 mm olan doldurulmamış PTFE manşonlar önerilir; Döngüsel termal şoka maruz kalan elektrik yalıtım uygulamaları için, termal yorulma ömrüne ulaşan karbon fiberle güçlendirilmiş modeller önerilir. 3 kez standart modellerinki
2. Sıcaklık Marjı : Tüm yüksek sıcaklık uygulamaları %10-15 sıcaklık güvenlik marjını korumalıdır
3. Kısmi Deşarj Kontrolü : Kaliteli ürünler aşağıdaki kısmi deşarjı kontrol etmelidir 5 adet (1,5Ur test voltajında), IEC standart sınırı olan 10pC'den üstün
4. Koruyucu Katman Bütünlüğü : Kademeli ekranlama katmanlarının sürekliliği elektrik alan dağılımını doğrudan etkiler; kurulum bakır örgülü kayışların kırılmasını veya buruşmasını önlemelidir
