Doğru Alüminyum Alaşımlı Borulu Bara Nasıl Seçilir?

Doğru Alüminyum Alaşımlı Borulu Bara Nasıl Seçilir

En doğrudan cevap: seninkini seç alüminyum alaşımlı boru şeklindeki bara dört temel parametreye dayanmaktadır: alaşım kalitesi, dış çap ve duvar kalınlığı, alüminyum boru şeklindeki bara akım değeri ve kurulum yerinizin çevresel koşulları. Bu dördünü doğru şekilde uygulamak, dış istasyon ve iletim yapılarında erken arızanın, termal aşırı yüklenmenin ve mekanik çökmenin en yaygın nedenlerini ortadan kaldırır. Bu kılavuz, mühendislerin, satın alma ekiplerinin ve proje yöneticilerinin bilinçli kararlar almasına yardımcı olmak için belirli veriler, sektör karşılaştırmaları ve pratik rehberlikle her bir faktörü ayrıntılı olarak ele alır.

Yüksek Gerilim Tesisatlarında Neden Alüminyum Borulu Baralar Tercih Edilir?

Alüminyum alaşımlı boru şeklindeki baralar, orta ve yüksek gerilim dış mekan şalt sahalarında, trafo merkezlerinde ve iletim yapılarında katı ve düz iletken formatlarının yerini büyük ölçüde almıştır. Sebepler mühendislik verileriyle iyi desteklenmektedir.

İçi boş bir boru profil, malzemeyi eşdeğer kesite sahip katı bir çubuktan daha verimli kullanır. Belirli bir akım taşıma kapasitesi için, boru şeklindeki bir iletken, aşağıdakilerle aynı cilt etkisi performansını elde edebilir: %30–40 daha az malzeme kütlesi sağlam bir çubukla karşılaştırıldığında. Bu, doğrudan destek izolatörleri ve portal çelik işleri üzerindeki yapısal yükün azalması anlamına gelir; bu, uzun açıklıklı trafo merkezi otobüs düzenlemelerinde önemli bir avantajdır. 8 ila 15 metre destekler arasında tipiktir.

Alüminyum alaşımları ayrıca çelik ve bakırın karşılaştırılabilir maliyet seviyelerinde eşleşemeyeceği bir güç-ağırlık oranı sunar. Rüzgâr, buz yüklemesi ve sismik olaylara maruz kalan dış mekan uygulamaları için bu mekanik performans yalnızca bir kolaylık değil aynı zamvea yapısal bir güvenlik gereksinimidir. Boru şeklindeki kesit, birim ağırlık başına yüksek kesit modülü ve atalet momenti sağlayarak kelepçe bağlantı noktalarında aşırı sarkma veya titreşim kaynaklı yorgunluk olmadan daha uzun açıklıklara olanak tanır.

Korozyona dayanıklılık başka bir pratik avantajdır. Alüminyum alaşımlı yüzeylerdeki doğal oksit tabakası çoğu atmosferik ortamda yeterli koruma sağlar. Kıyı veya ağır endüstriyel ortamlarda, hizmet ömrünü daha da uzatmak için anotlama veya özel yüzey işlemleri belirtilebilir. 30 yıl Rutin bakım ile.

Borulu Baralarda Kullanılan Alüminyum Alaşım Kalitelerini Anlamak

Bara uygulamalarında tüm alüminyum alaşımları eşit performans göstermez. Alaşım kalitesinin seçimi elektriksel iletkenliği, çekme mukavemetini, kaynaklanabilirliği ve stres korozyonuna karşı direnci etkiler. Alüminyum alaşımlı boru şeklindeki bara uygulamaları için en yaygın olarak belirtilen üç alaşım serisi, 1xxx, 6xxx ve daha az yaygın olan 5xxx serisidir.

1350 Alaşım (Al %99,5 — 1xxx Serisi)

Alaşım 1350-H14 veya H19, elektrik iletkeni standart sınıfıdır. Minimum içerir %99,5 alüminyum ve yaklaşık olarak bir elektrik iletkenliğine ulaşır %61 IACS (Uluslararası Tavlanmış Bakır Standardı). Çekme mukavemeti orta düzeydedir - tipik olarak 95–130 MPa tempere bağlı olarak - bu da kullanımını daha kısa açıklıklarla veya yapısal yüklerin mütevazı olduğu uygulamalarla sınırlar. Birincil avantajı, birim kesit başına maksimum iletkenliktir; bu da onu, en önemli tasarım hedefi olan direnç kayıplarını en aza indirirken tercih edilen alaşım haline getirir.

6061 ve 6063 Alaşımı (Al-Mg-Si — 6xxx Serisi)

6xxx serisi alaşımlar yapısal bara uygulamaları için en yaygın kullanılan grubu temsil eder. Alaşım 6061-T6 çekme mukavemeti sunar 260–310 MPa ve akma mukavemeti yaklaşık olarak 240–276 MPa yaklaşık elektrik iletkenliğini korurken %43 IACS . Alaşım 6063-T6 biraz daha düşük mukavemet (gerilme mukavemeti ~205–240 MPa) ancak daha yüksek iletkenlik (~%53 IACS) ve mükemmel ekstrüde edilebilirlik sağlar, bu da onu karmaşık boru profilleri için tercih edilen seçenek haline getirir.

Trafo merkezi bara projelerinin çoğunda 6063-T6, elektrik performansı ile mekanik yük taşıma kapasitesi arasındaki en pratik dengeyi sağlar. Aynı zamanda saha bağlantıları ve genleşme döngüleri için kritik olan MIG veya TIG işlemleri kullanıldığında iyi kaynaklanabilirlik sergiler.

6101 Alaşımı (Al-Mg-Si — Yüksek İletkenlik Yapısı)

Alaşım 6101-T61 veya T64, hem mekanik mukavemetin hem de %55 IACS'nin üzerinde iletkenliğin gerekli olduğu elektrik bara iletkeni uygulamaları için özel olarak geliştirilmiştir. Başarır %55–57 IACS yaklaşık çekme mukavemeti ile 220–260 MPa . Bu alaşım, ne iletkenliğin ne de yapısal performansın önemli ölçüde tehlikeye giremeyeceği yüksek akım jeneratör bara sistemleri ve büyük kapasiteli trafo merkezi otobüs yapıları için sıklıkla belirtilir.

Alüminyum Borulu Bara Akım Değeri: Doğru Boyutlandırma Nasıl Yapılır

Alüminyum boru şeklindeki bara akım değeri, iletkenin dirençli kayıplar (I²R) tarafından üretilen ısıyı izin verilen maksimum iletken sıcaklığını aşmadan dağıtma yeteneği ile belirlenir - tipik olarak Sürekli derecelendirilmiş alüminyum baralar için 90°C IEC 62271 ve ANSI/IEEE standartlarına uygundur.

Mevcut derecelendirme aşağıdaki değişkenlere bağlıdır:

• Dış çap (OD) ve duvar kalınlığı - birlikte ısı dağıtımı için kesit alanını ve yüzey alanını tanımlar
• %IACS cinsinden alaşım iletkenliği
• Ortam sıcaklığı (standart referans: IEC için 40°C, IEEE için 25°C )
• Güneş radyasyonu (dış mekandaki yatay baralar için önemlidir)
• Rüzgar hızı (konvektif soğutmayı artırır; tipik olarak 0,6 m/s ila 1,0 m/s muhafazakar dış mekan derecelendirmeleri için)
• İletken yönelimi (yatay ve dikey, doğal konveksiyonu etkiler)

Pratik bir referans olarak aşağıdaki tablo, 40°C ortamda, durgun havada (koruyucu) ve maksimum 90°C iletken sıcaklığında 6063-T6 alüminyum boru şeklindeki baralar için gösterge akım değerlerini sağlar:

Bu değerler gösterge niteliğindedir. Her zaman sahaya özel bir termal derecelendirme hesaplaması yapın Proje konumu için gerçek ortam sıcaklığı, güneş emme katsayısı, emisyon ve rüzgar hızı verileri kullanılarak. 2.000 m'nin üzerindeki yüksek rakımlı konumlarda hava yoğunluğu azalır ve konvektif soğutma azaltılır; bu da tipik olarak ek değer kaybı gerektirir. 1.000 m yüksekliğin üzerinde her 1.000 m'de %5–10 .

Kısa devre akımına dayanıklılık da aynı derecede önemlidir. Sistem arıza seviyesi 110 kV olan bir trafo merkezi için 1 saniye için 40 kA adyabatik ısıtmaya dayalı gerekli iletken kesiti, sıcaklığın alaşımın kısa süreli dayanım sınırını aşmamasını sağlayacak şekilde hesaplanmalıdır (tipik olarak 6063-T6 için 200°C ). Adyabatik formülü kullanarak: bir = ben × √t / K alüminyum için K'nin yaklaşık 87 A·s^0,5/mm² olduğu durumda, 40 kA / 1 s'lik bir arıza yaklaşık olarak minimum kesit gerektirir 460 mm² — standart boru profillerinin aralığı dahilindedir ancak açıkça doğrulanması gereken bir parametredir.

Boyut Seçimi: Dış Çap, Et Kalınlığı ve Açıklık Tasarımı

Doğru dış çapın ve duvar kalınlığının seçilmesi birbiriyle yarışan üç gereksinimin dengelenmesini gerektirir: akım taşıma kapasitesi, açıklık yükü altında mekanik dayanıklılık ve yüksek voltajlarda korona deşarj yönetimi.

Akım ve Cilt Etkisi ile İlgili Hususlar

Güç frekanslarında (50 veya 60 Hz), alternatif akım tercihen iletkenin dış yüzeyine yakın bir yerde akma eğilimindedir - cilt etkisi. 50 Hz'de alüminyum için yüzey derinliği yaklaşık olarak 11mm . Bu, yaklaşık 11 mm'den daha büyük bir duvar kalınlığına sahip bir tüp için, duvarın iç kısmının akım iletimine dış bölgeye göre daha az katkıda bulunduğu anlamına gelir. Duvar kalınlığı 5–15 mm olan çoğu pratik bara çapı (OD 50–200 mm) için yüzey etkisi orta düzeydedir ancak özellikle yüksek frekanslarda veya önemli harmonik içerikte direnç hesaplamalarında dikkate alınmalıdır.

Pratikte bu, duvar kalınlığı yaklaşık 8-10 mm'yi aştığında akım kapasitesini arttırmanın daha etkili yolunun (duvar kalınlığından ziyade) dış çapı arttırmak olduğu anlamına gelir. Daha büyük bir çap aynı zamanda konvektif ısı dağıtımı için mevcut yüzey alanını da arttırır.

Mekanik Açıklık Yükleme

Bara, izin verilen gerilim veya sapma sınırlarını aşmadan tasarım aralığı boyunca kendi ağırlığını, rüzgar yükünü ve bazı bölgelerde buz birikimi yükünü desteklemelidir. Kritik tasarım kontrolü, orta açıklıktaki veya kelepçe bağlantı noktalarındaki maksimum bükülme gerilimidir.

Basitçe desteklenen bir yatay açıklık için maksimum bükülme momenti M = wL²/8; burada w, birim uzunluk başına dağıtılmış yük (N/m) ve L açıklık uzunluğudur. Ortaya çıkan bükülme gerilimi σ = M × (OD/2) / I, burada I boru kesit alanının ikinci momentidir. Yaklaşık akma dayanımına sahip 6063-T6 için 170MPa tasarımda izin verilen gerilim tipik olarak şu şekilde ayarlanır: Verimin %50-65'i yaklaşık olarak izin verilen bir değer vererek 85–110 MPa .

Örneğin, 300 N/m dağıtılmış rüzgar yüküne ve yaklaşık olarak kendi ağırlığına sahip, 10 metrelik bir açıklık üzerinde 100 mm dış çap x 8 mm duvarlı 6063-T6 tüp 19,2 N/m kabaca 320 N/m'lik bir birleşik dağıtılmış yüke maruz kalacaktır. Ortaya çıkan orta açıklık bükülme gerilimi yaklaşık olarak hesaplanır 62 MPa - Açıklığın yapısal olarak kabul edilebilir olduğunu teyit ederek, izin verilen aralıkta rahat bir şekilde.

Korona Deşarjı ve Minimum İletken Çapı

Yaklaşık 66 kV'un üzerindeki gerilimlerde iletken yüzeyindeki elektrik alan eğimi bir tasarım kısıtlaması haline gelir. Yüzey elektrik alanı yaklaşık olarak aşıldığında korona deşarjı meydana gelir. 1.500 kV/m (en yüksek) deniz seviyesinde havada. İletkenin dış çapının arttırılması yüzey alanı eğimini azaltır ve korona başlangıç ​​voltajını yükseltir.

Yaklaşık 127 kV (RMS) faz-toprak voltajına sahip 220 kV'luk bir sistem için minimum iletken dış çapı yaklaşık 80–100 mm Korona performansını kabul edilebilir sınırlar içinde tutmak genellikle gereklidir. 500 kV'ta OD değerleri 120–180 mm tipiktir. Yüksek gerilim baralarının dış çapının genellikle yalnızca akım değerinden ziyade korona gereksinimlerine göre belirlenmesinin nedeni budur.

Yüzey İşleme ve Korozyona Karşı Koruma Seçenekleri

Alüminyum alaşımlı boru şeklindeki baranın yüzey durumu, hem uzun vadeli korozyon direncini hem de cıvatalı veya kelepçeli bağlantıların elektriksel performansını etkiler. Mevcut arıtma seçeneklerini anlamak, spesifikasyonun kurulum ortamıyla eşleştirilmesine yardımcı olur.

Değirmen Son İşlemi (ekstrüde edilmiş olarak)

Alüminyum boru şeklindeki baraların çoğu, ince bir doğal oksit tabakasına sahip doğal ekstrüde yüzey olan, haddelenmiş bir yüzeyle birlikte sunulur. Bu, orta derecede nemli, endüstriyel olmayan iç ortamlar için yeterlidir. Galvanik korozyonu önlemek ve temas direncini azaltmak için yüzey temizlenmeli ve tüm cıvatalı bağlantılara bir kontak bağlantı bileşiği uygulanmalıdır.

Eloksal

Sert anotlama bir oksit tabakası üretir 25–100 mikron kalınlığı, aşınmaya, oyuk korozyonuna ve atmosferik saldırılara karşı direnci önemli ölçüde artırır. Kıyı ortamları (ISO 9223'e göre deniz C4–C5 korozyon kategorileri) ve kimyasal tesis atmosferlerindeki kurulumlar için tercih edilen yüzey işlemidir. Bağlantı noktalarındaki düşük temas direncini korumak için, temas alanlarındaki anodize yüzeylerin anotlamadan önce aşındırılması veya maskelenmesi gerektiğini unutmayın.

Temas Bölgelerinde Kalay veya Gümüş Kaplama

Cıvatalı bağlantı temas alanlarında kalay kaplama (tipik olarak 10–25 mikron ) veya gümüş kaplama ( 5–15 mikron ) alüminyum oksit oluşumunu önlemek ve servis ömrü boyunca istikrarlı düşük dirençli elektrik teması sağlamak için sıklıkla belirtilir. Gümüş kaplama, daha düşük ve daha istikrarlı temas direnci sağlar ancak daha yüksek maliyetle; Kalay kaplama, pratik ve maliyet açısından dengeli bir alternatif olarak yaygın şekilde kullanılmaktadır.

Boya Kaplamaları

Bazı endüstriyel projelerde boru şeklindeki bara gövdesi (temas bölgeleri hariç) epoksi astar artı poliüretan son kat sistemi ile kaplanır. Bu, C5-M korozyon kategorisi ortamının beklendiği petrokimya veya açık deniz uygulamalarında yaygındır. Kaplama kalınlığı tipik olarak 80–120 µm KDF (kuru film kalınlığı) iki katlı bir sistem için kat başına.

Termal Genleşme ve Esnek Bağlantı Tasarımı

Alüminyumun termal genleşme katsayısı yaklaşık olarak 23 × 10⁻⁶ /°C — çelikten yaklaşık %40 daha yüksek. 15 metrelik bir bara açıklığında, 60°C'lik bir sıcaklık değişimi (kışın en düşük seviyesinden yazın tam yük yüksekliğine) yaklaşık olarak doğrusal bir genleşme meydana getirir. 20,7 mm . Bu genleşme esnek genleşme derzleri veya kayan kelepçe montaj parçaları tarafından karşılanmazsa ortaya çıkan basınç gerilimi burkulmaya, kelepçe hasarına veya yalıtkan arızasına neden olabilir.

Standart uygulama, esnek bir genleşme derzinin (tipik olarak lamine alüminyum esnek konnektör veya körük tipi genleşme bağlantısı) aşağıdakileri aşmayan aralıklarla monte edilmesidir: 30–40 metre uzun düz otobüs hatlarında ve otobüsün yön değiştirdiği veya ekipman terminallerine bağlandığı her noktada. Bükülmüş boru bölümlerinden oluşturulan genleşme halkaları da alanın izin verdiği yerlerde kullanılarak iletken sürekliliğini korurken gerekli eksenel hareket kapasitesini sağlar.

Transformatör burçları, devre kesici terminalleri veya bağlantı kesme anahtar pedleri gibi ekipman terminal bağlantılarında, bara termal hareketlerini ekipman terminal kuvvetlerinden ayırmak için her zaman esnek bir konnektör kullanılmalıdır. Çoğu transformatör ve şalt cihazı üreticisi, genellikle izin verilen maksimum terminal kuvvetini belirtir. 300–800 N radyal kuvvet Bu, sert bir bara bağlantısının termal döngü sırasında kolayca aşabileceği bir değerdir.

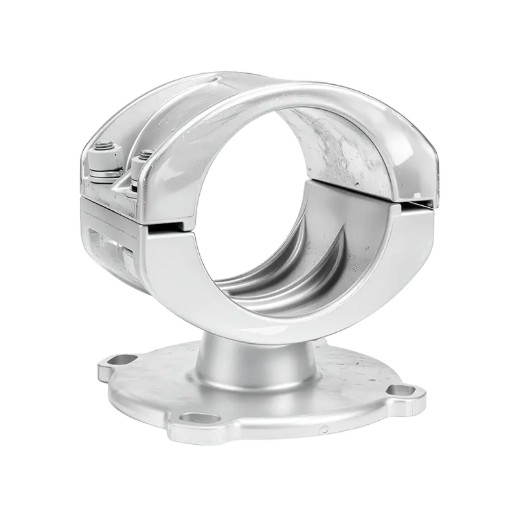

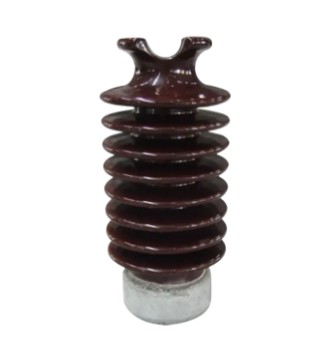

Kelepçe ve Destek Donanımı Seçimi

Alüminyum alaşımlı boru şeklindeki bara sisteminin performansı, iletkenin kendisi kadar, destekleyici donanımın kalitesine ve doğru seçimine de bağlıdır. Kötü kelepçe tasarımı, destek noktalarında titreşim yorulması arızasının önde gelen nedenlerinden biridir.

Sabit ve Kayar Kelepçeler

Sabit kelepçeler, barayı açıklık üzerindeki bir veya daha fazla noktada (genellikle uzun bir hattın orta noktasında) sağlam bir şekilde sabitlerken, diğer tüm destek noktalarındaki kayar veya genişletme kelepçeleri iletkenin eksenel olarak hareket etmesine izin verir. 30 metrelik bir otobüs hattı için tipik bir düzenlemede merkezde bir sabit kelepçe ve her iki uçta ve herhangi bir ara destekte kayan kelepçeler kullanılır. Bu düzenleme termal genleşme hareketini simetrik olarak kontrol eder ve bükülmeyi önler.

Kelepçe Malzemesi Uyumluluğu

Alüminyum baralarla doğrudan temas halinde olan kelepçe gövdeleri, bimetalik galvanik korozyonu önlemek için alüminyum alaşımından (tercihen aynı alaşım serisi) veya uygun şekilde kaplanmış dökme demirden üretilmelidir. Demirli donanımın alüminyumla temas ettiği yerlerde, yalıtım rondelalı veya anti-galvanik bileşimli paslanmaz çelik bağlantı elemanları önerilir.

Titreşim Damperleri

Aeolian titreşimi - düşük hızlarda sabit rüzgarın neden olduğu rezonans titreşimi 1–7 m/sn — sonrasında kelepçe bağlantı noktalarında yorulma çatlamasına neden olabilir 10⁷ ila 10⁹ yükleme döngüsü . Bara açıklıklarını aşan için 8 metre açık dış mekanlarda, stok köprüsü tipi titreşim sönümleyicileri veya elastomerik damper manşonları belirtilmelidir. Bunlar genellikle içinde kurulur 0,5 ila 1,0 metre her bir destek kelepçesinin.

Alüminyum Borulu Baralar için Standartlar ve Test Gereksinimleri

Tanınmış standartlara uygunluk, belirttiğiniz alüminyum alaşımlı boru şeklindeki baranın tanımlanmış kalite eşik değerlerine göre üretilmesini ve test edilmesini sağlar. Aşağıdaki standartlar en alakalı olanlardır:

• IEC 60105 — Alüminyum ve alüminyum alaşımları: elektrik amaçlı işlenmiş ürünler. Bara iletkenlerinde kullanılan 1350 ve 6xxx serisi alaşımların kimyasal bileşimi, mekanik özellikleri ve iletkenlik gereksinimlerini kapsar.
• ASTM B241 / B241M — Alüminyum ve alüminyum alaşımlı dikişsiz boru ve dikişsiz ekstrüzyonlu boru için standart özellikler. 6061 ve 6063 boru şeklindeki ürünlerin boyut toleransları, çekme özellikleri ve alaşım bileşimi açısından yaygın olarak referans alınmaktadır.
• EN 755-2 / EN 754-2 — Ekstrüzyonla çekilmiş alüminyum alaşımlı yuvarlak borular ve çekilmiş borular için, çeşitli sıcaklıklarda 6063 ve 6061 alaşımlarının mekanik özelliklerini belirten Avrupa standartları.
• GB/T 5585.2 — Elektrik amaçlı alüminyum ve alüminyum alaşımlı baralar için Çin ulusal standardı. Çin'deki projeler ve Çin alüminyum boru şeklindeki bara tedarikçilerinden temin edilen ürünler için geçerlidir.
• IEC 62271-1 — Yüksek gerilim anahtarlama donanımı ve kontrol donanımı için ortak özellikler. Şalt tertibatlarındaki bara sistemleri için sıcaklık artışını, kısa devre dayanımını ve dielektrik performans gereksinimlerini yönetir.
• IEEE Std605 — Hava yalıtımlı trafo merkezlerinde veri yolu tasarımı için IEEE kılavuzu. Dış mekan bara kurulumları için akım değeri, mekanik tasarım ve kısa devre kuvveti hesaplamaları için kapsamlı bir metodoloji sağlar.

Bir alüminyum boru bara tedarikçisinden fiyat teklifi talep ederken, malzeme özelliklerinin, boyut toleranslarının ve test sertifikasyonunun hangi standarda tabi olduğunu belirtin. Genel katalog verilerini değil, belirli bir üretim partisi için kimyasal bileşimi ve mekanik özellikleri doğrulayan değirmen test sertifikalarını (MTC'ler) talep edin.

Alüminyum Borulu Bara Tedarikçisi Seçerken Nelere Dikkat Edilmeli?

Alüminyum alaşımlı boru şeklindeki bara sistemleri için satın alma kararları, katalog spesifikasyonlarının karşılaştırılmasından daha fazlasını içerir. Teknik açıdan yetkin ve kalite güvencesi olan bir tedarikçi, tasarım, imalat, teslimat ve kurulum aşamaları boyunca proje riskini azaltır.

Ekstrüzyon ve İmalat Yeteneği

Yetenekli bir alüminyum boru bara tedarikçisi, gerekli dış çap aralığını üretebilen ekstrüzyon preslerini çalıştırmalı veya bunlara doğrudan erişime sahip olmalıdır - tipik olarak 40 mm'den 300 mm'ye kadar dış çap Trafo merkezi uygulamaları için. Tedarikçinin tasarımınızda belirtilen boyutsal toleransları karşılayabildiğini doğrulayın: genellikle OD'de ±%0,5 and ±%5 duvar kalınlığına göre standart EN veya ASTM toleransları için veya hassas şalt uygulamaları için daha dar toleranslar için.

Katma Değerli İşleme

Birçok trafo merkezi projesi, önceden kesilmiş, delinmiş veya zımbalanmış cıvata delikleri, işlenmiş uç yüzleri ve kaplamalı temas bölgeleri ile birlikte gelen baraları gerektirir. Tedarikçinin bu katma değerli hizmetleri kendi bünyesinde mi sağladığını yoksa alt yüklenicilere mi verdiğini doğrulayın; çünkü taşeronluk, teslim süresine ve potansiyel kalite kontrol boşluklarına neden olur. Şirket içi CNC işleme, delme ve kaplama kapasitesi anlamlı bir fark yaratan unsurdur.

Malzeme İzlenebilirliği

Kütük eriyik numarasından ekstrüzyon işlemine, ısıl işleme ve son denetime kadar tam malzeme izlenebilirliği, kamu hizmetleri ve enerji üretimi projeleri için bir gerekliliktir. Tedarikçi, sevk edilen spesifik ürüne göre izlenebilir ısı numarası, alaşım sertifikası, temper tanımı ve mekanik test sonuçlarını sağlayabilmelidir. Bu, özellikle üçüncü taraf denetimine veya mal sahibi mühendis incelemesine tabi olan projeler için önemlidir.

Kalite Yönetimi ve Üçüncü Taraf Sertifikasyonu

ISO 9001 sertifikası, güvenilir bir alüminyum boru bara tedarikçisi için temel bir beklentidir. Nükleer, açık deniz veya savunmaya bitişik projeler için ek kalite sistemi gereklilikleri (örneğin, kaynak kalitesi için ISO 3834, yüzey işlemi için NADCAP) geçerli olabilir. Üçüncü taraf denetimlerinin kanıtlarını isteyin ve benzer trafo merkezi veya iletim projelerinden müşteri referansları isteyin.

Teslim Süresi ve Paketleme

Standart stok profilleri (6063-T6'da OD 50–150 mm) genellikle teslim süreleri ile mevcuttur 2-6 hafta stok sahibi tedarikçilerden. Özel çaplar, alaşım kaliteleri veya ağır işlenmiş bileşenler gerekebilir 8-16 hafta sipariş yerleşiminden. İhracat ambalajlama gerekliliklerini onaylayın — 6 metreden uzun baralar, nakliye hasarını önlemek için özel ahşap kasa veya çelik destekler gerektirir ve tedarikçinin uluslararası nakliye dokümantasyonu konusundaki deneyimi, sınır ötesi projeler için doğrulanmaya değerdir.

Uzun Vadeli Güvenilirlik için En İyi Kurulum Uygulamaları

Doğru şekilde belirlenmiş bir alüminyum alaşımlı boru şeklindeki bara bile, kurulum uygulamaları yetersizse düşük performans gösterebilir veya zamanından önce arızalanabilir. Aşağıdaki noktalar en kritik kurulum gereksinimlerini özetlemektedir.

• Ortak hazırlık: Tüm cıvatalı temas yüzeylerinde, montajdan hemen önce alüminyumu parlak metale kadar paslanmaz çelik tel fırça ile temizleyin. Cıvatalamadan önce her iki temas yüzeyine iletken bir bağlantı bileşiği (çinko parçacıkları veya benzeri içeren) uygulayın. Derz tamamlanmadan önce temizlenmiş yüzeyleri yaklaşık 30 dakikadan fazla açıkta bırakmayın.
• Cıvata torku: Tüm alüminyumdan alüminyuma cıvatalı bağlantılarda cıvata başları ve somunların altında Belleville yaylı rondelaları (disk yaylı rondelalar) kullanın. Alüminyum sürekli basınç yükü altında sürünerek cıvatalı bağlantı kelepçeleme kuvvetinin zamanla azalmasına neden olur. Belleville rondelaları bu gevşemeyi telafi eder ve yeterli temas basıncını korur. Kelepçe veya konnektör üreticisi tarafından belirtilen tork programını izleyin - genellikle M12 cıvatalar için 30–60 Nm alüminyum-alüminyum bağlantılarında.
• Hizalama: Destek kelepçelerini sıkmadan önce bara bölümlerinin doğru şekilde hizalandığından emin olun. Birden fazla yanal yanlış hizalama 2–3 mm Eklem konumlarındaki bükülme gerilimi konsantrasyonları, rüzgar ve kısa devre elektromanyetik yükleme altında yorulma ömrünü azaltır.
• Kaynaklı bağlantılar: Saha kaynağının yapıldığı yerlerde (örneğin genleşme halkaları veya T bağlantıları için), baz alaşımına uygun olarak ER4043 veya ER5356 dolgu teli ile MIG veya TIG işlemini kullanın. 6063 veya 6061 bara bağlantıları için kaynak sonrası ısıl işlem genellikle gerekli değildir, ancak ısıdan etkilenen bölgede çekme mukavemetinde yaklaşık olarak yerel azalma yaşanacaktır. %30–40 T6 temperine göre — bunun mekanik tasarımda hesaba katılması gerekir.
• Kurulum sonrası inceleme: Yük altındaki tüm cıvatalı bağlantıların termografik incelemesini yapın 3 aylık devreye alma Yüksek dirençli bağlantıların servis sorunu haline gelmeden önce tespit edilmesi. Kritik dağıtım bara sistemleri için 3 yıldan fazla olmayan aralıklarla tekrarlayın.
